Die NODE® Battery ist der externe Shunt-Computer im REVOTION-System. Sie misst Strom-Flüsse von bis zu 5 Quellen und Verbrauchern gleichzeitig, also Solar-Ladebooster, DC-DC-Ladebooster, Landstrom-Ladegerät und mehrere Verbraucher in einem Modul. So siehst du genau, wer wieviel Strom liefert und wer wieviel zieht. Und das ohne dich auf einen einzelnen Hersteller mit proprietärem Bus-System festlegen zu müssen.
-
5 Messkanäle in einem Modul: Pro Kanal individuelle Strommessung mit MAXI FUSE bis 60 A. Typisches Setup: PV-Ladebooster, DC-DC-Booster, Landstrom-Ladegerät und zwei Verbraucher-Kreise gleichzeitig.
-
Hersteller-unabhängig: Funktioniert mit allen gängigen Solar-Reglern, Ladeboostern, AC-Ladegeräten und Verbrauchern. Macht No-Name-Geräte smart, ohne dass diese eine eigene Bus-Schnittstelle brauchen. Die NODE® misst einfach exakt, was durchfließt.
-
Gesamt-Strombilanz: Eine zusätzliche Messung am Batterie-Anschluss erfasst die komplette Lade-/Entlade-Bilanz, damit du den Ladezustand der Batterie kennst.
-
Kombinierbar mit NODE® Battery High Current: Für Wechselrichter und andere Hochstrom-Verbraucher ergänzt du den High-Current-Shunt (bis 500 A) und verknüpfst beide virtuell in der App. So liest du auch Victron Multiplus oder vergleichbare Geräte aus, ohne dass diese eine eigene Smart-Schnittstelle haben.
-
Genauigkeit 5-15 %: Abweichung beim Ladezustand sind realistisch für einen externen Shunt. Wer absolute Präzision braucht, ergänzt eine Batterie mit eigenem BMS oder nutzt digitale Schnittstellen der Batterien. Wer wissen will wohin der Strom geht und woher er kommt, ist mit der NODE® Battery richtig bedient.
-
Funktioniert mit allen gängigen Batterietypen: AGM, Lithium und andere. Über die App kalibrierst du Spannungsschwellen und Kapazität passend zur Batterie.
-
Smart Home über BRAIN®: In Verbindung mit BRAIN® oder BRAIN® Lite sichtbar in Apple Home, Google Home, Alexa und Home Assistant. Routinen wie „bei Bordbatterie unter 20 % Wechselrichter via NODE® Switch abschalten" lassen sich direkt umsetzen.
-
EU-konform mit ECE R10: Geprüft und zugelassen für den festen Einbau und die Nutzung während der Fahrt. Werkstatt- und TÜV-tauglich, EU-weit anerkannt.
-
Made in Düsseldorf, ausgezeichnet mit dem European Innovation Award
WOFÜR BRAUCHST DU DIE NODE BATTERY?
Die NODE® Battery ist der externe Shunt-Computer im REVOTION-System. Sie zeigt
dir nicht nur den Ladezustand deiner Bordbatterie, sondern macht auch sichtbar
wer wieviel Strom liefert und wer wieviel zieht. Bis zu fünf Kanäle pro Modul
lassen sich individuell messen: PV-Ladebooster, DC-DC-Ladebooster,
Landstrom-Ladegerät und mehrere Verbraucher-Kreise gleichzeitig.
Was die NODE® Battery besonders wertvoll macht: Sie ist hersteller-unabhängig.
Du musst weder Solar-Regler, Ladebooster noch Wechselrichter von ein und
demselben Hersteller mit eigenem Bus-System verwenden. Die NODE® Battery misst
rein über die Strom-Flüsse. Was an Plus oder Minus durchgeht, wird erfasst.
Damit machst du auch No-Name-Geräte und ältere Hardware smart, ohne deren
Schnittstelle nachzubauen.
5 KANÄLE FÜR ZUFLUSS UND ABFLUSS

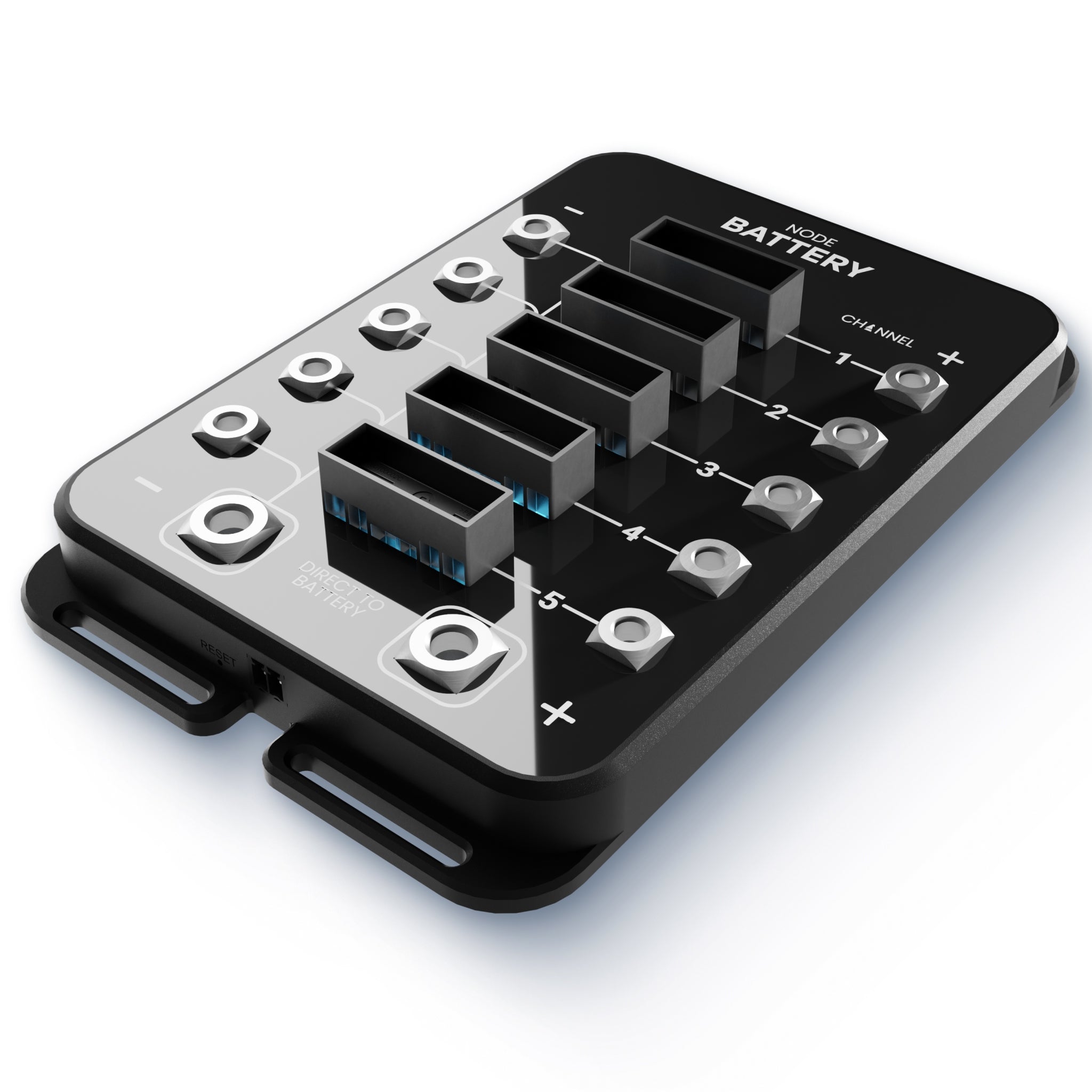

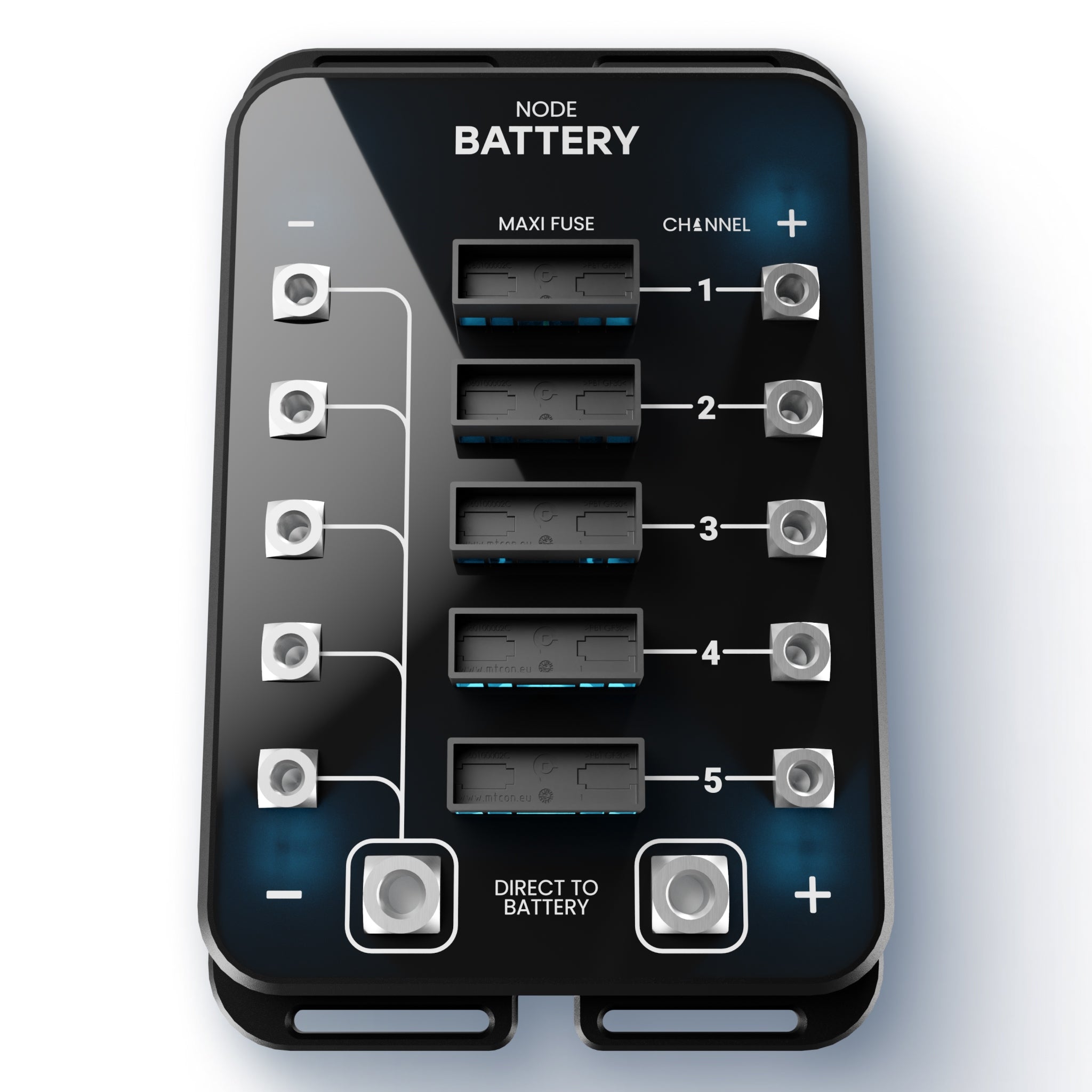

Eine NODE® Battery hat fünf separate Messkanäle, jeweils geschützt mit MAXI
FUSE. Jeder Kanal misst bis zu 60 A. Das typische Camper-Setup nutzt sie wie
folgt:
* Kanal 1: PV-Ladebooster (Solar), wieviel liefert die PV-Anlage gerade?
* Kanal 2: DC-DC-Ladebooster (Lichtmaschine), wieviel kommt von der
Fahrzeug-Batterie?
* Kanal 3: Landstrom-Ladegerät (AC-Lader), Lädt die Steckdose am Stellplatz
korrekt?
* Kanal 4: Verbraucher-Kreis 1, etwa Wohnraum, Beleuchtung, USB-Lader
* Kanal 5: Verbraucher-Kreis 2, etwa Kühlbox, Pumpe, Heizung

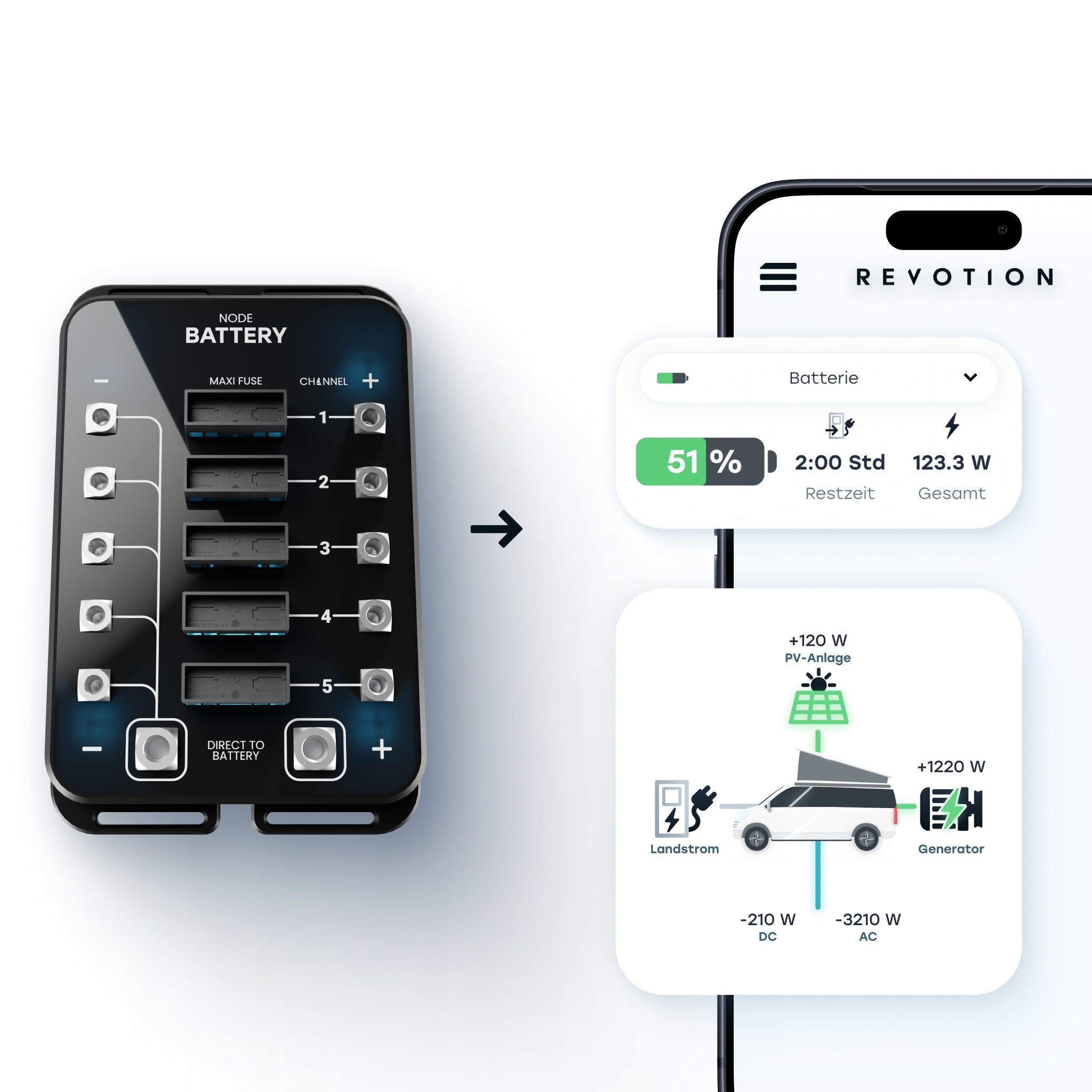

Plus eine zusätzliche Messung am Hauptanschluss zur Batterie, die die
Gesamt-Bilanz erfasst. Damit hast du nicht nur den Ladezustand, sondern auch
eine vollständige Aufschlüsselung in der REVOTION-App: welcher Erzeuger lädt
gerade wieviel, welcher Verbraucher zieht gerade wieviel.
In Home Assistant baust du daraus Diagramme, Verbrauchs-Auswertungen über
Wochen und Routinen wie „bei Bordbatterie unter 20 %, Wechselrichter
automatisch abschalten".
HERSTELLER-UNABHÄNGIG: NO-NAME-GERÄTE SMART MACHEN
Die meisten Smart-Charging-Lösungen am Markt verlangen, dass du dich auf einen
Hersteller-Bus festlegst.
Die NODE® Battery geht den entgegengesetzten Weg. Sie misst einfach exakt, was
durchfließt. Damit ist es egal welche Marke dein Solar-Regler, dein Ladebooster
oder dein Landstrom-Gerät hat. Auch günstige No-Name-Komponenten lassen sich
nachträglich smart machen, weil die NODE® Battery rein die Ampere zählt, die
durch sie hindurchfließen.
Konkret bedeutet das: Du kombinierst einen günstigen Solar-MPPT mit einem
Ladebooster aus 2018 und einem Landstrom-Lader von Marke X. Alles wird in der
REVOTION-App sichtbar, alles wird in Home Assistant routierbar, alles wird für
Diagnose und Optimierung greifbar.
GROSSE STRÖME: KOMBINATION MIT NODE BATTERY HIGH CURRENT
Die NODE® Battery deckt bis zu 60 A pro Kanal ab. Für die meisten
Camper-Verbraucher reicht das. Für Wechselrichter ist es oft zu wenig. Ein
Victron Multiplus 3000 zieht im Volllast-Betrieb über 250 A bei 12 V, kein
60-A-Kanal kann das messen.
Hier kommt die NODE® Battery High Current ins Spiel: ein Inline-Shunt direkt
zwischen Batterie-Minus und Wechselrichter, mit Messbereich bis 500 A. Sie wird
nicht im 5-Kanal-Modul verbaut, sondern separat in der Masse-Leitung montiert.
Beide Module lassen sich in der REVOTION-App virtuell verknüpfen. Das Ergebnis:
* Du siehst, wieviel Strom der Wechselrichter zieht (über High Current)
* Du siehst, wieviel die anderen Verbraucher und Ladequellen tun (über NODE®
Battery)
* Die Gesamt-Bilanz stimmt, weil die High-Current-Werte intern mit den
Kanal-Messungen der NODE® Battery zusammengerechnet werden
So liest du herkömmliche Wechselrichter wie Victron Energy Multiplus,
MasterVolt, etc. genauso transparent aus wie die anderen Verbraucher, ohne dass
diese eine eigene Smart-Schnittstelle haben müssen.
GENAUIGKEIT 5 BIS 15 %
Ein externer Shunt wie die NODE® Battery kann nie so genau messen wie das
interne BMS einer modernen Lithium-Batterie. Das ist Physik, nicht Marketing.
Das BMS misst direkt an den Zellen, der Shunt misst nur die Ströme die rein-
und rausgehen. Realistische Abweichung beim Ladezustand: 5 bis 15 %, abhängig
von Batterietyp, Nutzungsprofil und Kalibrierung.
Wir haben im letzten Jahr massive Einstellungsmöglichkeiten in der App
ergänzt, damit die NODE® Battery für möglichst viele Batterietypen sauber
kalibriert werden kann: Spannungsschwellen, Peukert-Faktor, Kapazität,
Lade-Effizienz und mehr. Trotzdem bleibt es ein Shunt-basiertes System. Gut
genug, um den Energie-Haushalt zu verstehen und Verbraucher individuell zu
tracken.
Wenn du absolute Präzision brauchst, hast du zwei Alternativen. Erstens: eine
Lithium-Batterie mit eigenem BMS, das den Ladezustand direkt an den Zellen
misst. Zweitens: die digitalen Schnittstellen moderner Smart-Batterien auslesen
(NODE® Connect). Wenn du dagegen verstehen willst wo dein Strom hingeht und
woher er kommt, ist die NODE® Battery genau das richtige Werkzeug.
KOMPATIBLE BATTERIETYPEN UND KALIBRIERUNG
Die NODE® Battery funktioniert mit allen gängigen Batterietypen für Camper,
Wohnmobil und Boot, also AGM, Lithium und andere übliche Bauarten. In der
REVOTION-App stellst du den Batterietyp, die Kapazität in Amperestunden, die
Spannungsschwellen für leer/voll und (optional) den Peukert-Faktor ein. Diese
Kalibrierung ist die Grundlage für eine möglichst genaue Ladezustands-Anzeige.
Bei Fragen zur richtigen Konfiguration für deine Batterie hilft unser Support
oder die jeweilige Batterie-Dokumentation.
SMART HOME ÜBER BRAIN
Die NODE® Battery funktioniert nur in Verbindung mit einem BRAIN® oder BRAIN®
Lite. Über das BRAIN sind alle Werte automatisch im Smart Home erreichbar, in
Apple Home, Google Home, Alexa und Home Assistant.
Konkrete Beispiele:
* „Hey Siri, wie voll ist die Bordbatterie?" Antwort kommt sofort
* Home-Assistant-Routine: Wechselrichter via NODE® Switch abschalten, sobald
Bordbatterie unter 20 % fällt
* Verlaufs-Diagramm in Home Assistant: Solar-Ertrag versus Verbrauch über die
letzten 7 Tage
* Push-Benachrichtigung bei niedrigem Ladestand oder unerwartet hohem
Verbrauch
ECE R10 ZERTIFIZIERT, LEGAL VERBAUT AUCH WÄHREND DER FAHRT
Das Revotion System ist nach ECE R10 (Änderungsserie 06, Ergänzung 03)
zertifiziert. Das Kraftfahrt-Bundesamt hat die Genehmigung am 23.05.2025 unter
der Nummer E1*10R06/03*10569*00 erteilt.

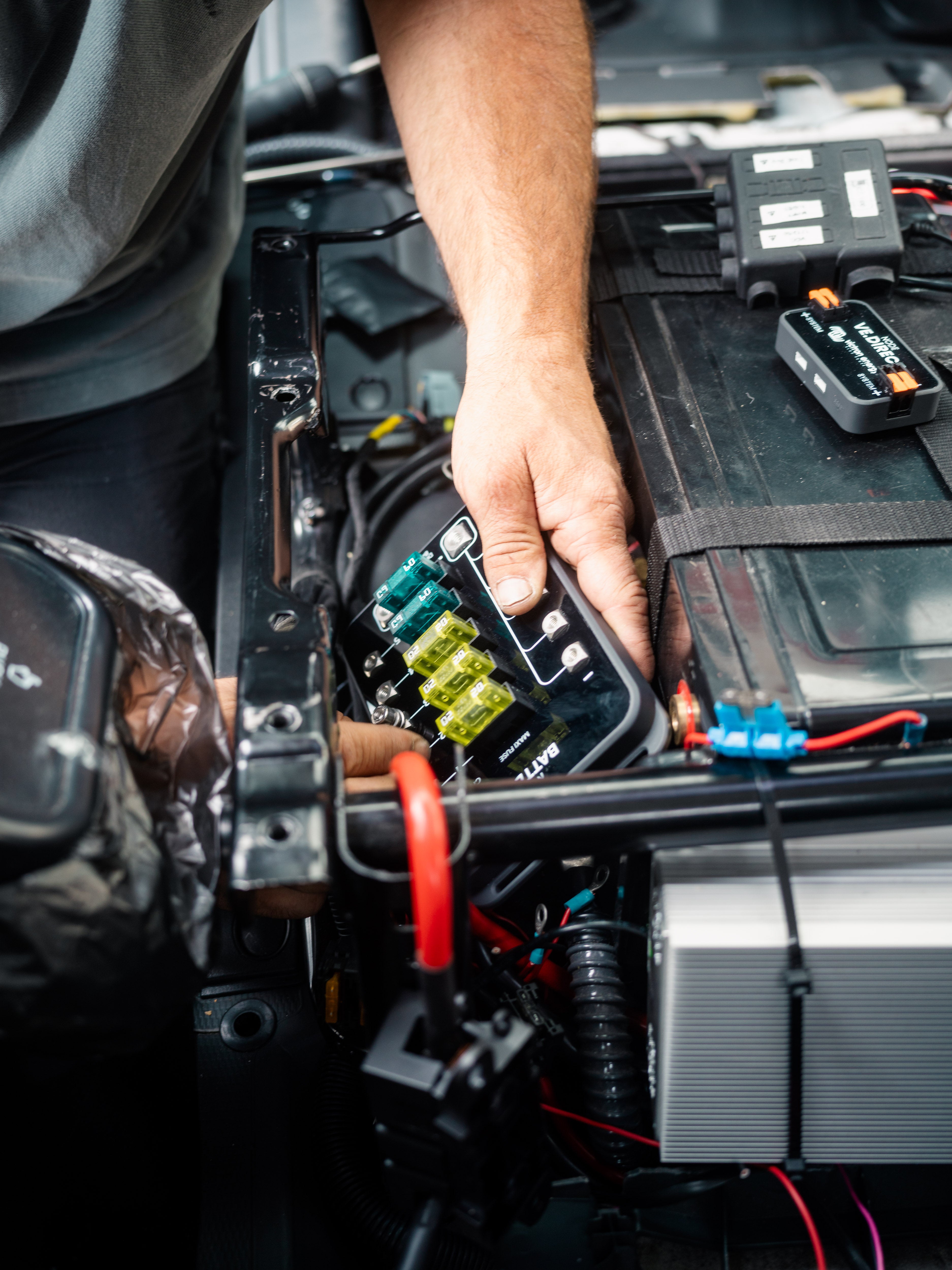

Was das praktisch bedeutet: Du darfst die NODE® Battery fest in dein Fahrzeug
einbauen und auch während der Fahrt nutzen, sowohl in 12-V- als auch in
24-V-Bordnetzen, in jedem Fahrzeugtyp ohne Einschränkung.
Für Werkstätten und Ausbauer ist ECE R10 Pflicht. Bei der TÜV-Abnahme nach
Nachrüstung müssen alle fest eingebauten elektronischen Komponenten
zertifiziert sein. Mit dem Revotion System bleibt der TÜV-Stempel sauber, die
Versicherung im Schadensfall greift, und der Einbau ist konform mit den
UN-ECE-Vorschriften, anerkannt in allen 52 ECE-Vertragsstaaten weltweit. Die
Genehmigung deckt das gesamte Revotion System ab, also BRAIN®, BRAIN® Lite und
alle NODE®-Module.
TECHNISCHE DATEN
Spannungsversorgung: 12 V / 24 V Bordnetz
Anzahl Kanäle: 5 individuelle Messkanäle, plus zusätzliche Messung am
Hauptanschluss
Maximaler Strom pro Kanal: 60 A (mit MAXI FUSE)

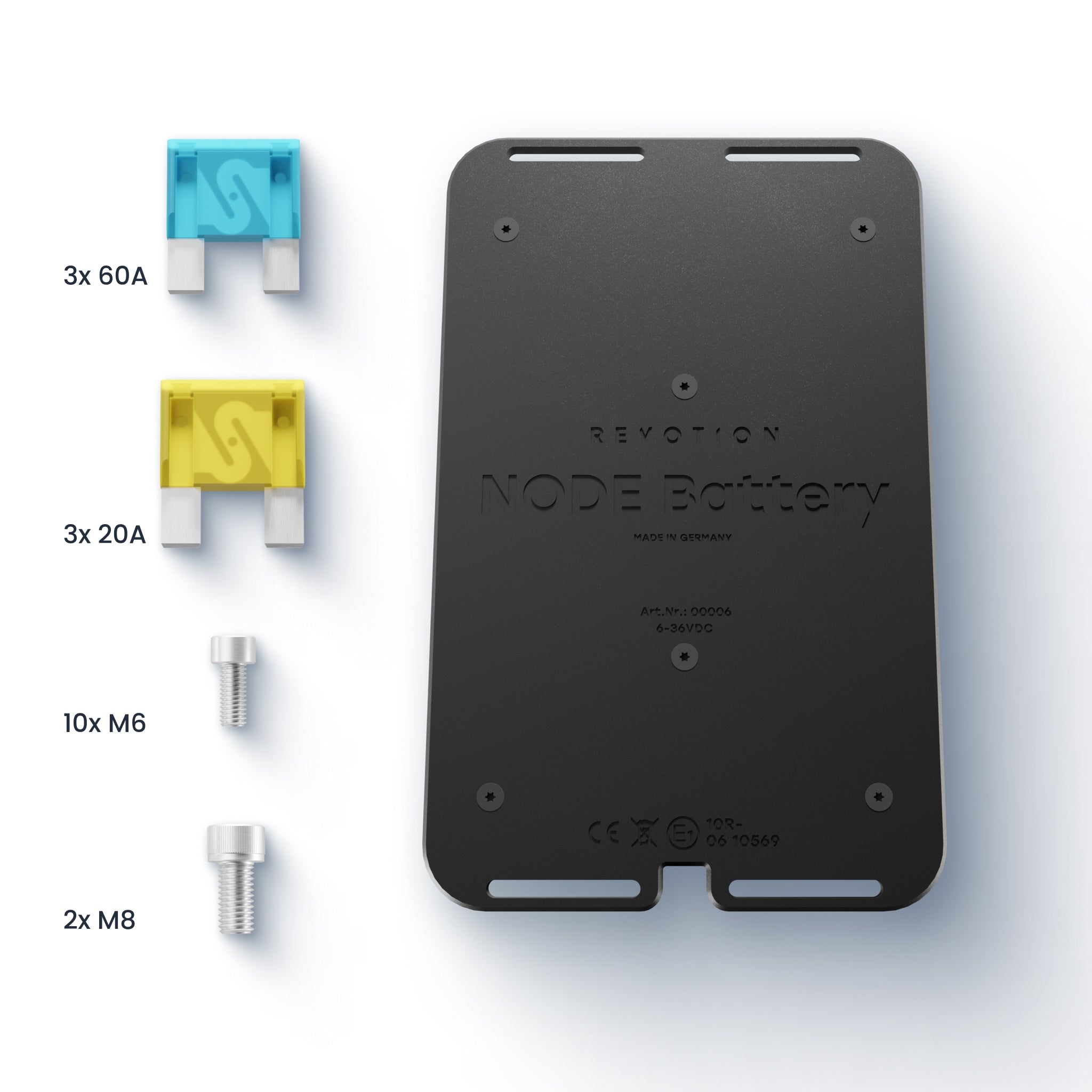

Sicherung: MAXI FUSE pro Kanal, austauschbar
Genauigkeit Ladezustand: 5 bis 15 % (typisch für externe Shunt-Systeme)
Kompatible Batterietypen: AGM, Lithium und andere übliche Bauarten
Kalibrierung: in der REVOTION-App (Spannungsschwellen, Kapazität,
Peukert-Faktor, Batterietyp)
Erweiterung: virtuell kombinierbar mit NODE® Battery High Current (bis 500 A)
Funkprotokoll zu BRAIN: Proprietär, kabellos, 868 MHz
Voraussetzung: BRAIN® oder BRAIN® Lite
Smart-Home-Integration: Home Assistant, Apple Home, Google Home, Alexa (über
BRAIN, WLAN erforderlich)
Zertifizierungen: CE, RoHS, ECE R10 (E1*10R06/03*10569*00, KBA, Mai 2025)
Herkunftsland: Deutschland (Düsseldorf)
EAN: 4270004001754
HÄUFIGE FRAGEN
Wie genau ist die Ladezustands-Anzeige der NODE® Battery?
Realistisch sind 5 bis 15 % Abweichung beim Ladezustand, abhängig von
Batterietyp, Nutzungsprofil und Kalibrierung. Das liegt am Mess-Prinzip: ein
externer Shunt zählt die Ströme die rein- und rausgehen, das interne BMS einer
modernen Lithium-Batterie misst dagegen direkt an den Zellen. Wenn du sehr
genaue Messwerte für ein Off-Grid-Setup brauchst, ergänze entweder eine
Batterie mit BMS-Schnittstelle oder nutze die digitalen Schnittstellen moderner
Smart-Batterien. Wenn du verstehen willst, wohin dein Strom geht und wer
wieviel verbraucht, ist die NODE® Battery genau das richtige Werkzeug.
Welche Geräte kann ich an die NODE® Battery anschließen?
Alle gängigen Lade- und Verbraucher-Komponenten in 12-V- und 24-V-Bordnetzen,
jeweils bis 60 A pro Kanal: Solar-Ladebooster, DC-DC-Ladebooster,
Landstrom-Ladegeräte, Wechselrichter unter 60 A, Beleuchtungs- und
Verbraucher-Kreise. Für Hochstrom-Wechselrichter über 60 A ergänzt du die NODE®
Battery High Current.
Kann ich Wechselrichter wie Victron Multiplus auslesen?
Ja, in Kombination mit der NODE® Battery High Current. Der High-Current-Shunt
wird inline zwischen Batterie-Plus und Wechselrichter montiert (Messbereich bis
500 A). In der App verknüpfst du beide Module virtuell, dann siehst du den
Wechselrichter-Verbrauch separat und die Gesamt-Bilanz korrekt. Das
funktioniert mit Victron Multiplus und anderen herkömmlichen Wechselrichtern,
ohne dass diese eine Smart-Schnittstelle haben.
Welche Batterien sind kompatibel?
Alle gängigen Typen für Camper- und Boot-Anwendungen: AGM, Lithium (LiFePO4
und ähnliche) und andere übliche Bauarten. In der REVOTION-App stellst du den
Batterietyp, die Kapazität, Spannungsschwellen und (optional) Peukert-Faktor
ein.
Brauche ich für jede Komponente einen eigenen Hersteller-Bus?
Nein. Das ist genau der Vorteil der NODE® Battery: sie misst rein über die
Strom-Flüsse und ist damit hersteller-unabhängig. Du kannst günstige
No-Name-Geräte oder Bestandshardware nachträglich smart machen, ohne deren
Schnittstelle nachzubauen. Die NODE® misst einfach exakt, was durchfließt.
Was ist der Unterschied zwischen NODE® Battery und NODE® Battery High Current?
Die NODE® Battery hat 5 Messkanäle bis 60 A, gut für die meisten Verbraucher
und Ladequellen im Camper. Die NODE® Battery High Current ist ein Inline-Shunt
für Hochstrom-Verbraucher bis 500 A, primär für Wechselrichter. Beide werden
virtuell in der App kombiniert und ergeben zusammen die vollständige
Strom-Bilanz.
Bekomme ich Push-Benachrichtigungen bei niedrigem Ladestand?
Ja, über Home-Assistant-Routinen. Du definierst Schwellen (etwa „Bordbatterie
unter 20 %"), und Home Assistant löst die Benachrichtigung aus.
Funktioniert die NODE® Battery ohne BRAIN?
Nein. Die NODE® Battery kommuniziert per Funk mit einem BRAIN oder BRAIN Lite.
Ohne Hub gibt es keine Anzeige in der App, keine Smart-Home-Integration und
keine Routinen.
Darf ich die NODE® Battery während der Fahrt nutzen?
Ja. Das Revotion System ist nach ECE R10 (Änderungsserie 06, Ergänzung 03)
zertifiziert, Genehmigungsnummer E1*10R06/03*10569*00, ausgestellt vom
Kraftfahrt-Bundesamt. Damit ist die NODE® Battery legal fest verbaut und auch
während der Fahrt nutzbar.
Ist die NODE® Battery TÜV-tauglich?
Ja. Bei der TÜV-Abnahme nach Nachrüstung müssen alle fest eingebauten
elektronischen Komponenten ECE R10-zertifiziert sein. Die NODE® Battery erfüllt
die aktuelle R10-Fassung, der Einbau bleibt konform.
Kann ich die NODE® Battery selbst einbauen?
Der Anschluss ans Bordnetz und die Verkabelung der Lade- und
Verbraucher-Kreise erfordert solide Elektrik-Kenntnisse, weil hohe Ströme im
Spiel sind. Wir empfehlen den Einbau über einen unserer Partner-Werkstätten
oder einen Fachausbauer. Falsche Verkabelung kann zu Kurzschlüssen,
Kabelbränden und Garantieverlust führen.
WAS PASST ZU DER NODE BATTERY?
Die NODE® Battery braucht ein BRAIN als Schaltzentrale:
* BRAIN®: Schaltzentrale mit LTE-M, GPS und WLAN, bis zu 30 NODEs pro System
* BRAIN® Lite: Einsteiger-Variante mit WLAN und Bluetooth, bis zu 10 NODEs
Direkte Erweiterung:
* NODE® Battery High Current: Inline-Shunt bis 500 A für Wechselrichter und
andere Hochstrom-Verbraucher, virtuell mit der NODE® Battery verknüpfbar
* Kontaktschutz NODE® Battery: Sicherheits-Abdeckung für die Klemmen,
verhindert Kurzschlüsse und unbeabsichtigte Berührung
Sinnvolle Ergänzungen im Smart-Home-Setup:
* NODE® Switch: schaltet Wechselrichter, Heizmatte oder Pumpe automatisch ab,
wenn die Bordbatterie kritisch wird (Tiefentladungsschutz)
* NODE® Temp: kombiniert Temperatur-Überwachung am Batterieterminal (bei
schnellem Laden) mit der Strom-Messung
* NODE® Level: Frischwasser- und Tank-Überwachung im gleichen System
Oder hol dir ein Komplett-Bundle mit BRAIN und vorkonfigurierten NODEs für ein
typisches Camper-Setup mit Energie-Monitoring.
