NODE® Ambient

WOFÜR BRAUCHST DU DIE NODE AMBIENT?

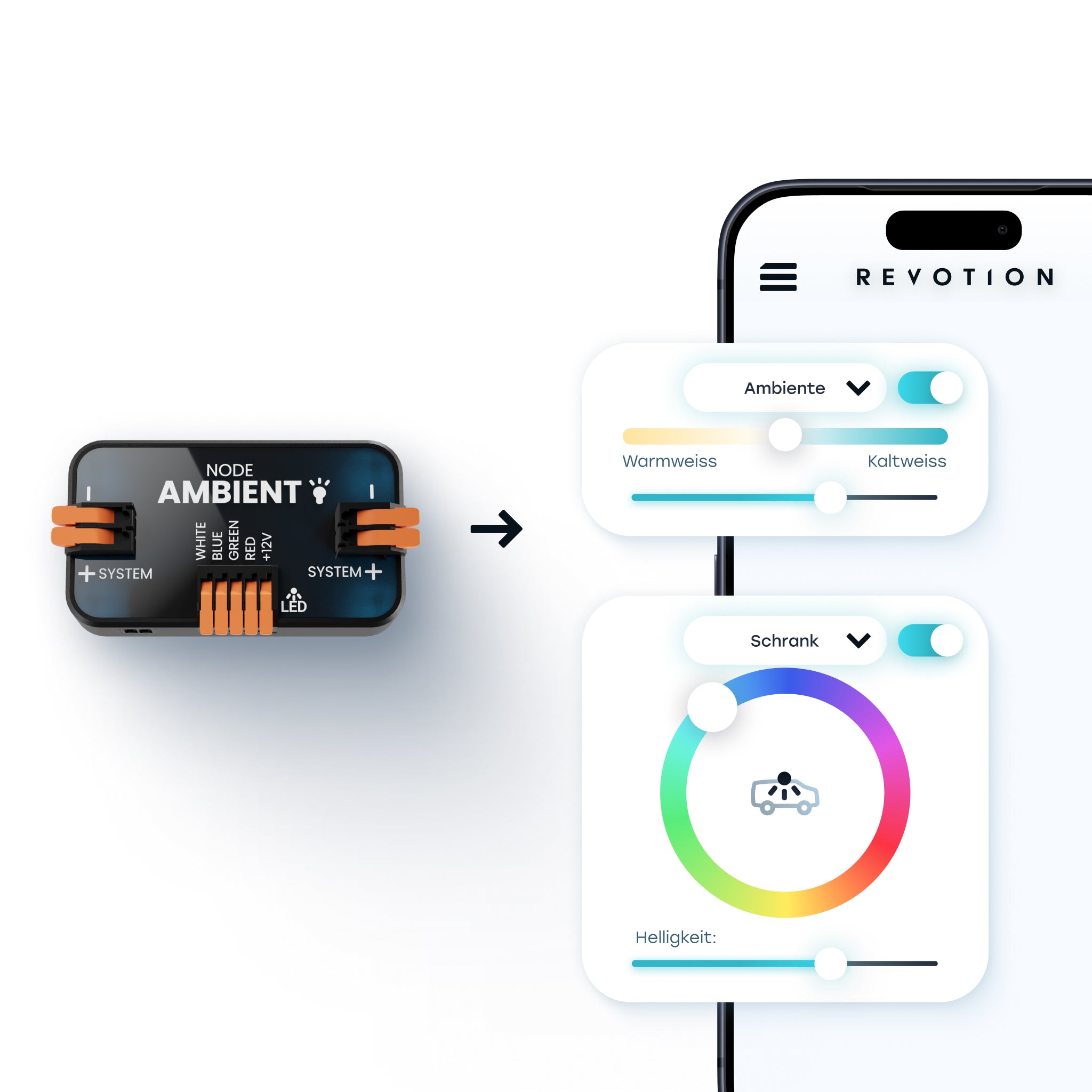

Die NODE® Ambient ist die smarte Lichtsteuerung im REVOTION-System. Du

verbindest sie mit einem LED-Streifen oder einer LED-Leuchte in deinem Camper,

Wohnmobil oder Boot. Ab dann steuerst du Helligkeit, Farbe und Schalt-Logik

bequem per App, per Sprachbefehl oder über einen klassischen Taster am

Lichtschalter. Eine NODE® Ambient steuert eine einzelne Lichtzone, mit voller

Farb- und Dimm-Kontrolle.



Was die NODE® Ambient von einem klassischen LED-Dimmer unterscheidet: drei

Eingriffspunkte gleichzeitig (App, Sprache, physischer Taster), volle

Smart-Home-Integration in Apple Home, Google Home und Home Assistant, sowie die

Doppelklick-Funktion fürs „alle Lichter aus" mit einem einzigen Tastendruck.

Plus die ECE-R10-Zertifizierung für den festen Fahrzeugeinbau.



EINE LICHTZONE PRO NODE



Eine NODE® Ambient steuert genau eine Lichtzone. Das klingt erstmal nach

wenig, ist aber bewusst: jede Zone bekommt eine eigene NODE und damit eine

eigene unabhängige Steuerung. Im typischen Camper-Setup ergibt das Sinn:



* 1× NODE Ambient für die Decken-Beleuchtung im Wohnbereich

* 1× NODE Ambient für das Lese-Licht über dem Bett

* 1× NODE Ambient für die Außenbeleuchtung am Heck oder unter der Markise

* 1× NODE Ambient für das Hintergrund-Licht in der Küchenzeile



Wenn du sehr viele kleine Zonen einzeln steuern willst, lohnt sich auch ein

Blick auf die NODE® Ambient Multi-White, die mehrere weiße Kanäle in einem

Modul vereint.



FARBE ODER WEISS: DIE NODE AMBIENT KANN BEIDES



Je nach angeschlossenem LED-Streifen funktioniert die NODE® Ambient in zwei

Modi:



RGB-W (rot, grün, blau, weiß): Volle Farbsteuerung in Millionen Farbtönen plus

einen separaten Weiß-Kanal für neutrales Licht. Perfekt für Stimmungslicht,

Effekt-Beleuchtung oder visuelle Warnungen über Home-Assistant-Routinen



Warm-/Kaltweiß (CCT): Stufenlos einstellbare Lichttemperatur zwischen warmem

Gemütlichkeitslicht (ca. 2700 K) und kaltem Arbeitslicht (ca. 6500 K). Ideal

für Wohnraum-Beleuchtung, die abends warm und tagsüber neutral wirken soll.

Auch für Lese-Lampen oder Arbeitsleuchten am Werkstatt-Tisch im Camper.



Welcher Modus zum Einsatz kommt, hängt vom angeschlossenen LED-Streifen ab.

RGB-W-Streifen haben fünf Anschlüsse (R, G, B, W, +), CCT-Streifen drei

Anschlüsse (Warm, Kalt, +). Eine NODE® Ambient unterstützt beide Bauarten

flexibel und kann in der App umkonfiguriert werden.



STUFENLOSES DIMMEN VIA MASSE



Die NODE® Ambient dimmt LEDs über die Masseleitung mit Pulsweitenmodulation

(PWM). Das Verfahren ist energieeffizient, weil kaum Wärme im Modul entsteht,

und es funktioniert flackerfrei auch bei niedrigen Helligkeitsstufen. In der

App regelst du die Helligkeit von 1 bis 100 Prozent stufenlos.



PHYSISCHER TASTER MIT DOPPELKLICK-MAGIE



Genau wie die NODE® Switch hat auch die NODE® Ambient einen 2-Pin-Eingang für

einen klassischen Schalter oder Taster. Damit hast du jederzeit eine physische

Steuerung, auch wenn das Smartphone nicht greifbar ist. Analog und Smart in

Kombination, mit voller Redundanz.



Das Highlight: Drückst du den angeschlossenen Taster zweimal kurz

hintereinander (Doppelklick), schalten alle NODEs der gleichen Kategorie

gleichzeitig. Verlässt du den Camper und willst alle Lichter mit einem einzigen

Knopfdruck ausschalten? Doppelklick auf den Eingangstaster, fertig. Die

Funktion gilt produktübergreifend für NODE® Switch, NODE® Switch Multi, NODE®

Ambient, NODE® Ambient Multi-White und NODE® TwoWay. Sortiere deine Verbraucher

in Kategorien (etwa „Innenlicht", „Außenlicht", „Steckdosen") und steuere ganze

Bereiche mit einem Tastendruck.



Ergänzend dazu: das Alle-Lichter-Widget in der REVOTION-App. Damit baust du

eigene Schalt-Gruppen auf, also individuelle digitale Lichtschalter, die

mehrere NODEs in einem Tipp ansteuern. Perfekt für komplexere Setups, in denen

die fixen Kategorien nicht reichen oder wenn du ohne physischen Taster arbeiten

willst.



INTEGRIERTE 5-A-SICHERUNG MIT SELF-RESET



Die NODE® Ambient hat eine elektronische 5-A-Sicherung eingebaut, die sich

nach einer Überlast automatisch zurücksetzt. Anders als bei einer klassischen

Schmelzsicherung musst du nichts austauschen. Wenn ein LED-Streifen einen

Kurzschluss hat oder die Last zu hoch wird, schaltet die NODE® Ambient kurz ab

und meldet das in der App. Nach Beheben der Ursache reicht ein Reset, das Modul

ist wieder einsatzbereit.



5 A bei 12 V entspricht 60 W. Das reicht für typische LED-Streifen bis

ungefähr 5-8 Meter (bei Standard-Stromaufnahme von 5 W/m). Größere LED-Lasten

brauchen kurzschrittigere Aufteilungen.



SMART HOME ÜBER BRAIN®



Die NODE® Ambient funktioniert nur in Verbindung mit einem BRAIN® oder BRAIN®

Lite. Über das BRAIN® ist sie automatisch im Smart Home erreichbar, in Apple

Home, Google Home, Alexa und Home Assistant. Damit kannst du die Beleuchtung in

Routinen einbauen, per Sprachbefehl steuern und mit anderen Smart-Home-Geräten

verknüpfen.



Konkrete Beispiele:



* „Hey Siri, dimme das Wohnzimmerlicht auf 30 Prozent" und die NODE® Ambient

setzt die Helligkeit

* Home-Assistant-Szene „Filmabend": Hauptlicht aus, Hintergrundlicht in

warmem Orange auf 20 Prozent

* Visuelle Warnung über NODE® Ambient: rotes Licht, sobald die

Innentemperatur zu hoch oder ein Tank voll ist



ECE R10 ZERTIFIZIERT, LEGAL VERBAUT AUCH WÄHREND DER FAHRT



Das Revotion System ist nach ECE R10 (Änderungsserie 06, Ergänzung 03)

zertifiziert. Das Kraftfahrt-Bundesamt hat die Genehmigung am 23.05.2025 unter

der Nummer E1*10R06/03*10569*00 erteilt.



Was das praktisch bedeutet: Du darfst die NODE® Ambient fest in dein Fahrzeug

einbauen und auch während der Fahrt nutzen, sowohl in 12-V- als auch in

24-V-Bordnetzen, in jedem Fahrzeugtyp ohne Einschränkung.



Für Werkstätten und Ausbauer ist ECE R10 Pflicht. Bei der TÜV-Abnahme nach

Nachrüstung müssen alle fest eingebauten elektronischen Komponenten

zertifiziert sein. Mit dem Revotion System bleibt der TÜV-Stempel sauber, die

Versicherung im Schadensfall greift, und der Einbau ist konform mit den

UN-ECE-Vorschriften, anerkannt in allen 52 ECE-Vertragsstaaten weltweit. Die

Genehmigung deckt das gesamte Revotion System ab, also BRAIN®, BRAIN® Lite und

alle NODE®-Module.



TECHNISCHE DATEN



Spannungsversorgung: 12 V / 24 V Bordnetz



Maximale Last: 5 A pro Modul (60 W bei 12 V, 120 W bei 24 V)



LED-Bauarten: RGB, RGB-W, Warm-/Kaltweiß (CCT), einfarbige LEDs



Anzahl Lichtzonen pro Modul: 1



Dimm-Methode: PWM über Masseleitung, stufenlos von 1 bis 100 Prozent



Schutzfunktionen: 5-A-Sicherung mit Self-Reset, Übertemperaturschutz



Physischer Eingang: 2 Pins für externen Schalter oder Taster, mit

Doppelklick-Funktion für Gruppensteuerung



Funkprotokoll zu BRAIN: Proprietär, kabellos, 868 MHz



Voraussetzung: BRAIN® oder BRAIN® Lite



Smart-Home-Integration: Home Assistant, Apple Home, Google Home, Alexa (über

BRAIN, WLAN erforderlich)



Zertifizierungen: CE, RoHS, ECE R10 (E1*10R06/03*10569*00, KBA, Mai 2025)



Herkunftsland: Deutschland (Düsseldorf)



EAN: 4270004001747



HÄUFIGE FRAGEN



Welche LED-Bauarten kann ich anschließen?



Die NODE® Ambient unterstützt RGB-LEDs (rot, grün, blau), RGB-W-LEDs

(zusätzlicher Weiß-Kanal), Warm-/Kaltweiß-LEDs für CCT-Steuerung sowie

einfarbige LED-Streifen für reines Dimming. Welcher Modus zum Einsatz kommt,

hängt vom angeschlossenen LED-Streifen ab.



Wie viele LED-Streifen kann eine NODE® Ambient steuern?



Eine NODE® Ambient steuert eine Lichtzone. Du kannst beliebig viele

LED-Streifen parallel an diese eine Zone hängen, solange die Gesamt-Last unter

5 A bleibt. Bei einem Standard-LED-Streifen mit 5 W/m sind das ungefähr 5-8

Meter bei 12 V. Wenn du mehrere unabhängig steuerbare Zonen brauchst, nimm pro

Zone eine NODE® Ambient.



Was ist der Unterschied zur NODE® Ambient Multi-White?



Die NODE® Ambient steuert eine Lichtzone in voller Farbe oder weißer

Lichttemperatur. Im Vergleich ist die NODE® Ambient Multi-White auf weiße

LED-Steuerung mit mehreren Zonen pro Modul ausgelegt, ohne Farb-Funktion. Wenn

du viele weiße Lichtzonen einzeln dimmen willst, ist die Multi-White günstiger.

Wenn du Farbe oder Stimmungslicht willst, ist die NODE® Ambient die richtige

Wahl.



Wie funktioniert die Doppelklick-Funktion?



Schließt du an den 2-Pin-Eingang einen handelsüblichen Taster an, kannst du

das Licht klassisch ein- und ausschalten. Drückst du den Taster zweimal kurz

hintereinander (Doppelklick), schalten alle NODEs der gleichen Kategorie

gleichzeitig. Klassisches Beispiel: Beim Verlassen des Campers gehen mit einem

Doppelklick alle Lichter aus. Die Funktion gilt produktübergreifend für NODE®

Switch, NODE® Switch Multi, NODE® Ambient, NODE® Ambient Multi-White und NODE®

TwoWay.

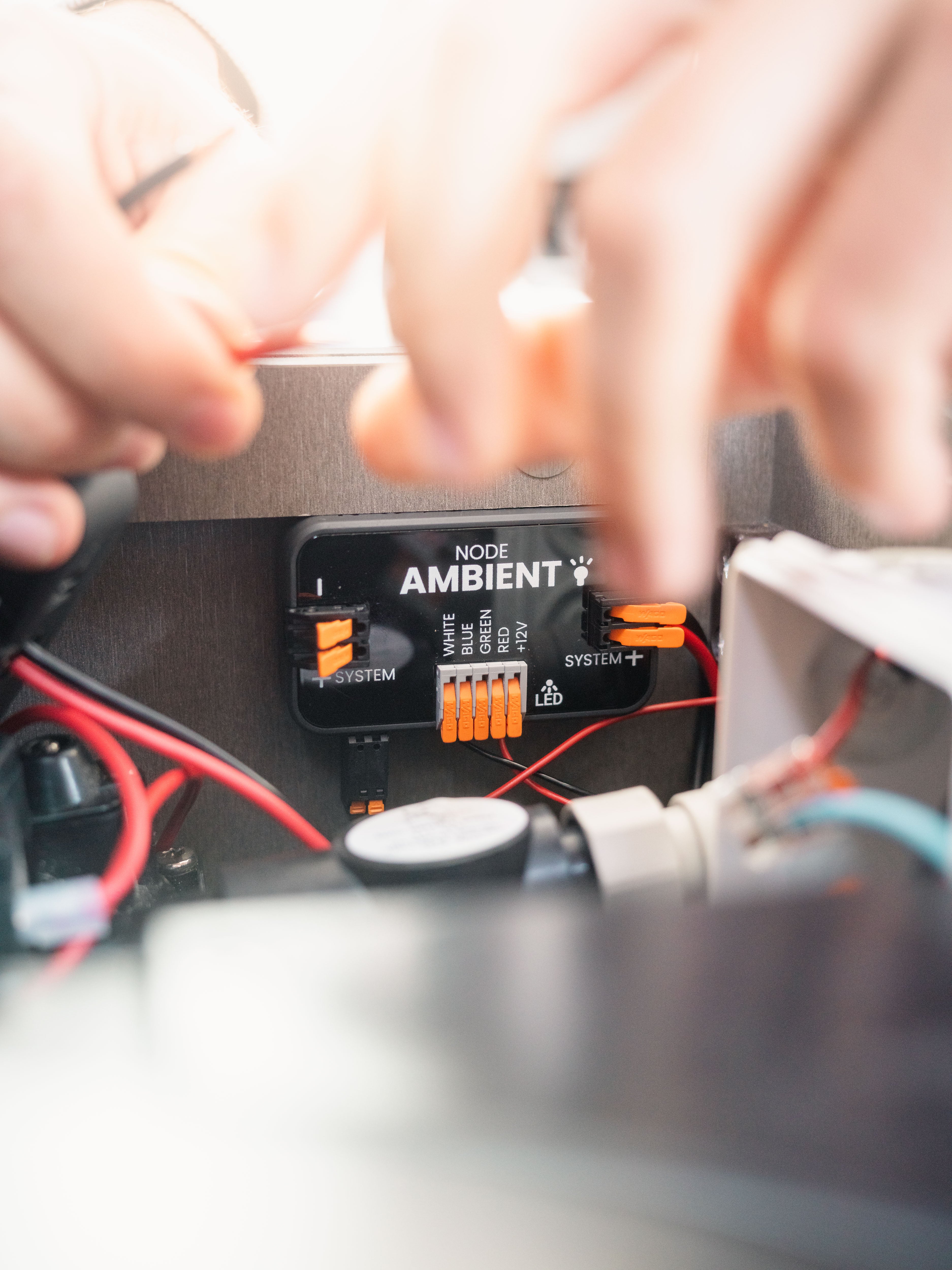

Wie schließe ich die LED-Streifen an?



Über die Anschlussklemmen der NODE® Ambient. Bei RGB-W kommen fünf Adern an

(rot, grün, blau, weiß, plus). Bei CCT (Warm/Kaltweiß) drei Adern (warm, kalt,

plus). Die Verkabelung erfordert grundlegendes Elektronik-Verständnis, wir

empfehlen den Einbau über einen Fachausbauer oder eine Werkstatt.



Was passiert wenn die 5-A-Sicherung auslöst?



Die NODE® Ambient schaltet automatisch ab bzw. regelt auf 5A herunter

(abdunkeln). Anders als bei einer Schmelzsicherung musst du nichts austauschen.

Nach Beheben der Ursache (zum Beispiel ein Kurzschluss im LED-Streifen) reicht

ein Reset in der App.



Funktioniert die NODE® Ambient ohne BRAIN?



Nein, für die App-Steuerung und Smart-Home-Integration brauchst du ein BRAIN®

oder BRAIN® Lite. Der physische Taster funktioniert auch ohne BRAIN, allerdings

nur als einfacher Ein-/Ausschalter ohne Farbsteuerung.



Darf ich die NODE® Ambient während der Fahrt nutzen?



Ja. Das Revotion System ist nach ECE R10 (Änderungsserie 06, Ergänzung 03)

zertifiziert, Genehmigungsnummer E1*10R06/03*10569*00, ausgestellt vom

Kraftfahrt-Bundesamt. Damit ist die NODE® Ambient legal fest verbaut und auch

während der Fahrt nutzbar.



Ist die NODE® Ambient TÜV-tauglich?



Ja. Bei der TÜV-Abnahme nach Nachrüstung müssen alle fest eingebauten

elektronischen Komponenten ECE R10-zertifiziert sein. Die NODE® Ambient erfüllt

die aktuelle R10-Fassung, der Einbau bleibt konform.



Kann ich die NODE® Ambient selbst einbauen?



Der Anschluss ans Bordnetz und die Verkabelung der LED-Streifen erfordert

Fachwissen. Wir empfehlen den Einbau über einen unserer Partner-Werkstätten

oder einen Fachausbauer.



WAS PASST ZU DER NODE AMBIENT?



Die NODE® Ambient braucht ein BRAIN als Schaltzentrale:



* BRAIN®: Schaltzentrale mit LTE-M, GPS und WLAN, bis zu 30 NODEs pro System

* BRAIN® Lite: Einsteiger-Variante mit WLAN und Bluetooth, bis zu 10 NODEs



Passende LED-Streifen:



* REVOTION COB-LED-Streifen: hochwertige LED-Streifen mit homogener

Lichtverteilung, im REVOTION-Shop erhältlich

* Handelsübliche RGB-, RGB-W- oder CCT-LED-Streifen für 12 V oder 24 V



Sinnvolle Ergänzungen im Smart-Home-Setup:



* NODE® Ambient Multi-White: für mehrere weiße Lichtzonen in einem Modul

* NODE® Switch: schaltet klassische Verbraucher wie Pumpen, Lüfter oder

USB-Lader

* NODE® Level: Smarte Tanküberwachung

* NODE® Battery: überwacht das Bordnetz, das die LED-Streifen versorgt



Oder hol dir ein Komplett-Bundle mit BRAIN und vorkonfigurierten NODEs für ein

typisches Camper-Setup.
