NODE Level

WOFÜR BRAUCHST DU DIE NODE LEVEL?

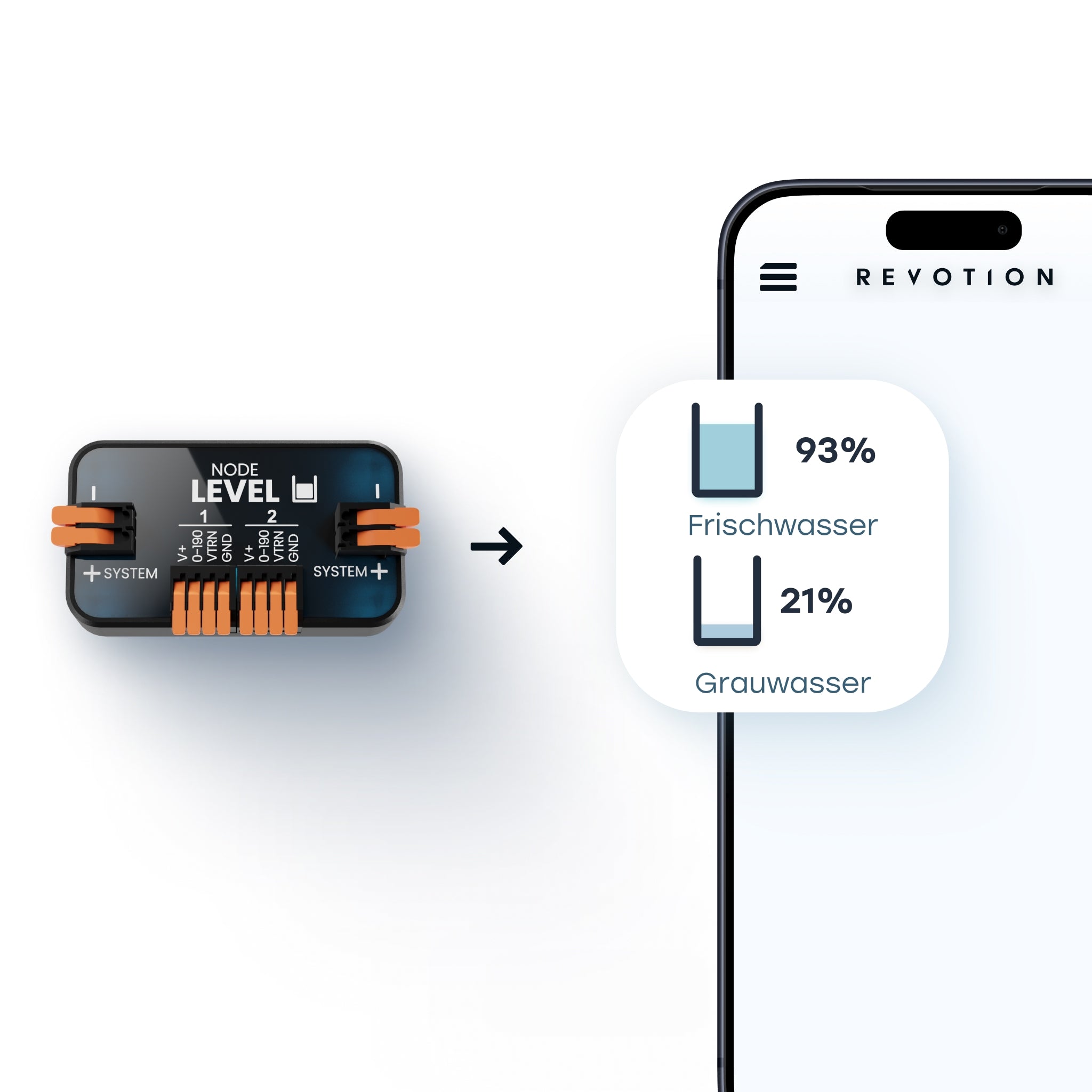

Die NODE® Level ist die smarte Tankanzeige im REVOTION-System. Du verbindest

sie mit den Tanksensoren in deinem Camper, Wohnmobil oder Boot - und ab dann

hast du den Füllstand jederzeit live in der REVOTION-App, in deinem Smart Home

oder per Sprachbefehl. Frischwasser, Abwasser, Gas, Diesel: alles auf einem

Blick, präzise in Liter und Prozent.



Was die NODE Level besonders macht: Sie ersetzt die typischen

Drei-Stufen-Anzeigen ("1/4, 1/2, 3/4 voll"), die in vielen Wohnmobilen verbaut

sind, durch stufenlose Messwerte und damit echte Transparenz. Außerdem misst

eine NODE Level bis zu zwei Tanks gleichzeitig - das halbiert die

Hardware-Kosten gegenüber Lösungen mit einem Modul pro Tank.



ALLE WICHTIGEN TANKS IM BLICK



In einem typischen Camper-Setup hast du mehrere Tanks, die du regelmäßig

prüfen musst:



* Frischwassertank — wann ist Nachfüllen fällig? Reicht das Wasser für den

Abend?

* Abwassertank (Grauwasser) — voll und Überlauf droht?

* Gastank — reicht die Flasche für die nächsten Tage?

* Dieseltank für Standheizung (Eberspächer, Webasto, Truma Diesel) - bevor du

im Kalten stehst

* Bootstanks (Frisch-, Schwarz-, Treibstoff) — auf Yachten und Hausbooten

genauso anwendbar

Mit der NODE® Level musst du nicht mehr am Bedienteil mit drei LEDs herumraten

oder im Dunkeln nachschauen. Du öffnest die App, siehst alle Tanks gleichzeitig

und planst entsprechend.



ZWEI TANKS PRO MODUL



Eine NODE® Level kann zwei Tanks gleichzeitig auslesen. Typisches Spar-Setup:

Frischwasser- und Grauwassertank auf einer NODE® Level. Wenn du Gas und Diesel

zusätzlich überwachen willst, brauchst du eine zweite Level und damit deckst du

bereits vier Tanks mit zwei Modulen ab.



STUFENLOSE MESSUNG STATT 4-STUFEN-ANZEIGE



Die meisten Original-Tankanzeigen in Wohnmobilen arbeiten mit 4 oder 5

LED-Stufen — das reicht, um zu wissen "ungefähr halb voll", aber nicht mehr.

Die NODE Level liefert stufenlose Messwerte als kontinuierlichen Prozentwert.

Du siehst zum Beispiel "47 %" statt "halb voll", was bei der Reise-Planung den

Unterschied macht: Reicht das Wasser bis zum nächsten Stellplatz? Oder muss ich

vorher tanken?



Über die Volumen-Berechnung in der App kannst du außerdem die exakte

Liter-Menge anzeigen lassen - also nicht nur "47%", sondern "33 Liter bei

70-Liter-Tank". Anpassbar je nach Tank-Größe und Tank-Form.



11-STUFEN-KALIBRIERUNG — GENAUIGKEIT AUCH BEI UNFÖRMIGEN TANKS



Camper-Tanks sind selten rechteckig. Sie sind L-förmig, haben Aussparungen für

Radkästen oder verlaufen schräg im Doppelboden. Eine einfache lineare

Berechnung (50 % Sensor-Wert = 50 % Tank-Inhalt) wird damit ungenau.



Mit der NODE® Level kannst du in der REVOTION-App eine 11-Stufen-Kalibrierung

durchführen und damit jeden noch so unförmigen Tank exakt erfassen. So

funktioniert's:



1. Tank komplett leeren: das ist die 0-%-Marke



2. 10 % des Tankvolumens einfüllen und in der App als "10 %" bestätigen



3. Weitere 10 % einfüllen und "20 %" bestätigen



4. in 10-%-Schritten bis zum vollen Tank (100 %)



Damit hat die NODE® Level für jede 10-%-Stufe einen exakten Referenzwert und

interpoliert dazwischen genau. Das Ergebnis: präzise Liter- und

Prozent-Anzeige, unabhängig von der Tank-Form.



Bei rechteckigen Tanks reicht die einfache Kalibrierung (nur Tank-Größe in

Liter eintippen). Die 11-Stufen-Kalibrierung lohnt sich besonders, wenn du

genau wissen willst, wie viel wirklich noch im Tank ist — etwa bei langen

Reisen ohne Wassernachschub oder bei kritischen Tanks wie Heizungs-Diesel im

Winter.



KOMPATIBLE TANK-SENSOREN



Die NODE Level arbeitet mit zwei Sensor-Standards:



* Kapazitive Sensoren (0–2,5 V): Die moderne un präziseste Variante, häufig

bei Premium-Wohnmobilen verbaut

* Resistive Tankgeber (0–190 Ohm) - die klassische Bauform in vielen

Marine-Anwendungen



Konkret kompatibel sind:



* Votronic-Tankelektroden (3-Pin): separat erhältlich, robust und einfach

nachrüstbar für Frisch- und Abwassertanks

* SuperSense-Sensoren: für spezielle Anwendungen wie Gas-Tank-Überwachung und

Laser-Technik

* Livello Gasuhr

* Resistive Marine-Tankgeber: für Boot-Frisch-, Schwarz- und Treibstofftanks



Wenn du dir nicht sicher bist welcher Sensor verbaut ist, frag deine Werkstatt

oder messe den Spannungs- bzw. Widerstandswert mit einem Multimeter im leeren

und vollen Zustand.



SMART HOME ÜBER BRAIN — APPLE HOME, GOOGLE HOME, ALEXA, HOME ASSISTANT



Die NODE® Level funktioniert nur in Verbindung mit einem BRAIN® oder BRAIN®

Lite. Über das BRAIN sind die Tank-Werte automatisch im Smart Home erreichbar —

als Sensor-Entitäten in Apple Home, Google Home, Alexa und Home Assistant.



Konkrete Beispiele:



• "Hey Siri, wie voll ist der Frischwassertank?" — Antwort kommt sofort in der

App



• Home-Assistant-Routine: Push-Benachrichtigung an alle Mitreisenden, sobald

Abwasser über 75 % steigt



• Verlaufs-Diagramm in Home Assistant: Wie schnell verbraucht ihr Wasser über

die letzten 7 Tage?



ECE R10 ZERTIFIZIERT — LEGAL VERBAUT, AUCH WÄHREND DER FAHRT



Das Revotion System ist nach ECE R10 (Änderungsserie 06, Ergänzung 03)

zertifiziert - der aktuellen EU-Norm für elektromagnetische Verträglichkeit in

Fahrzeugen. Das Kraftfahrt-Bundesamt hat die Genehmigung am 23.05.2025 unter

der Nummer E1*10R06/03*10569*00 erteilt. Was das praktisch bedeutet: Du darfst

die NODE Level fest in dein Fahrzeug einbauen und auch während der Fahrt

nutzen, sowohl in 12-V- als auch in 24-V-Bordnetzen, in jedem Fahrzeugtyp ohne

Einschränkung.



Für Werkstätten und Ausbauer ist ECE R10 Pflicht: Bei der TÜV-Abnahme nach

Nachrüstung müssen alle fest eingebauten elektronischen Komponenten

zertifiziert sein. Mit dem Revotion System bleibt der TÜV-Stempel sauber, die

Versicherung im Schadensfall greift, und der Einbau ist konform mit den

UN-ECE-Vorschriften, anerkannt in allen 52 ECE-Vertragsstaaten weltweit. Die

Genehmigung deckt das gesamte Revotion System ab, also BRAIN®, BRAIN® Lite und

alle NODE®-Module.



TECHNISCHE DATEN



Spannungsversorgung: 12 V / 24 V Bordnetz



Anzahl Tank-Eingänge: 2 unabhängige Sensoren pro Modul



Sensor-Kompatibilität: kapazitiv (0–2,5 V) und resistiv (0–190 Ohm)



Unterstützte Sensoren: Votronic-Tankelektroden (3-Pin), SuperSense, Livello

Gasuhr, resistive Marine-Tankgeber



Messmethode: Stufenlos, kontinuierlich



Kalibrierung: Einfach (linear, Tank-Größe in Liter) oder

11-Stufen-Kalibrierung in 10-%-Schritten



Anzeige: Liter und Prozent in der REVOTION-App und in Home Assistant



Funkprotokoll zu BRAIN: Proprietär, kabellos, 868 MHz



Voraussetzung: BRAIN® oder BRAIN® Lite



Smart-Home-Integration: Home Assistant, Apple Home, Google Home, Alexa (über

BRAIN, WLAN erforderlich)



Zertifizierungen: CE, RoHS, ECE R10 (E1*10R06/03*10569*00, KBA, Mai 2025)



Herkunftsland: Deutschland (Düsseldorf)



EAN: 4270004001723



HÄUFIGE FRAGEN



Welche Tanks kann die NODE® Level überwachen?



Frischwasser-, Abwasser- (Grauwasser), Gas- und Dieseltanks (für

Standheizungen) im Camper und Wohnmobil sowie Frisch-, Schwarz- und

Treibstofftanks im Boot. Grundsätzlich jeder Tank, der einen kompatiblen

kapazitiven oder resistiven Sensor hat. Je nach Flüssigkeit und Tank-Bauform

kommen verschiedene Sensoren zum Einsatz.



Wie viele Tanks kann eine NODE® Level gleichzeitig auslesen?



Bis zu zwei Tanks pro Modul. Wenn du also Frischwasser und Abwasser parallel

überwachen willst, reicht eine NODE Level. Für vier Tanks (Frisch, Abwasser,

Gas, Diesel) brauchst du zwei Module.



Kann ich meine vorhandenen Tank-Sensoren weiterverwenden?



Die NODE Level ist mit kapazitiven Sensoren (0–2,5 V) und resistiven

Tankgebern (0–190 Ohm) kompatibel. Wenn du dir nicht sicher bist welcher Sensor

verbaut ist, frag deine Werkstatt oder messe den Widerstandswert mit einem

Multimeter im leeren und vollen Zustand.

In den meisten Fällen wird serienmäßig ein 5-Pin Sensor verbaut (4

unterschiedlich hohe Stäbe), die einfach den Höhenbereich durch das Wasser

elektrisch brücken. Damit wird eine exakte Messung nie möglich sein, daher muss

diese Sensorart getauscht werden.



Welche Sensoren empfehlt ihr bei Nachrüstung?



Für Frischwasser- und Abwassertanks empfehlen wir die Votronic-Tankelektroden,

die du separat im REVOTION-Shop bekommst. Robust, langzeitstabil und einfach

einzubauen. Für Gas-Anwendungen kommen SuperSense-Sensoren oder die Livello

Gasuhr zum Einsatz, für Boote sind resistive Marine-Tankgeber die Standardwahl.



Wie kalibriere ich den Tank?



Es gibt zwei Wege in der REVOTION-App:



Einfache Kalibrierung: Du gibst die Tank-Größe in Liter ein, die App rechnet

linear vom Sensor-Wert auf den Füllstand um. Reicht für rechteckige Tanks oder

wenn dir eine Genauigkeit von ±5 % ausreicht.



11-Stufen-Kalibrierung: Für komplex geformte Tanks (L-, Z-Form, Doppelboden

mit Aussparungen). Du füllst den Tank in 10-%-Schritten und bestätigst jede

Stufe in der App. Ergebnis: maximale Genauigkeit auf 1 % über den gesamten

Tank-Verlauf, unabhängig von der Tank-Form.



Die Kalibrierung musst du nur einmal pro Tank durchführen — danach merkt sich

die NODE Level alle Werte.



Wie lange dauert die 11-Stufen-Kalibrierung?



Reine App-Zeit: 1–2 Minuten. Die Gesamtdauer hängt davon ab, wie schnell du

den Tank in 10-%-Schritten füllen kannst — bei einem 100-Liter-Frischwassertank

brauchst du also 10x10 Liter Wasser. Tipp: Mach die Kalibrierung am

Wassertank-Hahn oder mit einem definierten Messeimer.



Funktioniert die NODE® Level auch mit Gas-Tanks?



Ja, in Verbindung mit kompatiblen Gas-Sensoren wie SuperSense - typischerweise

als Tankuhr direkt am Alugas-Festtank verbaut. Bei Stahl-Tankflaschen brauchst

du externe Gas-Waagen mit kompatiblem Sensor-Ausgang, beispielsweise von

SuperSense.



Bekomme ich Push-Benachrichtigungen wenn der Tank fast voll oder fast leer ist?



Ja, über Home-Assistant-Routinen. Du definierst Schwellen (z. B. "Frischwasser

unter 20 %") und Home Assistant löst die Benachrichtigung aus - auf alle

Smartphones im Haushalt, als Sprachausgabe oder als visuelle Warnung über

andere NODEs (z. B. rotes Licht über NODE Ambient).



Funktioniert die NODE® Level ohne BRAIN®?



Nein. Die NODE® Level kommuniziert per Funk mit einem BRAIN® oder BRAIN® Lite

- ohne Hub gibt es keine Anzeige in der App, keine Smart-Home-Integration und

keine Routinen.



Darf ich die NODE® Level während der Fahrt nutzen?



Ja. Das Revotion System ist nach ECE R10 (Änderungsserie 06, Ergänzung 03)

zertifiziert — Genehmigungsnummer E1*10R06/03*10569*00, ausgestellt vom

Kraftfahrt-Bundesamt. Damit ist die NODE® Level legal fest verbaut und auch

während der Fahrt nutzbar.



Ist die NODE® Level TÜV-tauglich?



Ja. Bei der TÜV-Abnahme nach Nachrüstung müssen alle fest eingebauten

elektronischen Komponenten ECE R10-zertifiziert sein. Die NODE® Level erfüllt

die aktuelle R10-Fassung und der Einbau bleibt konform.



Kann ich die NODE® Level selbst einbauen?

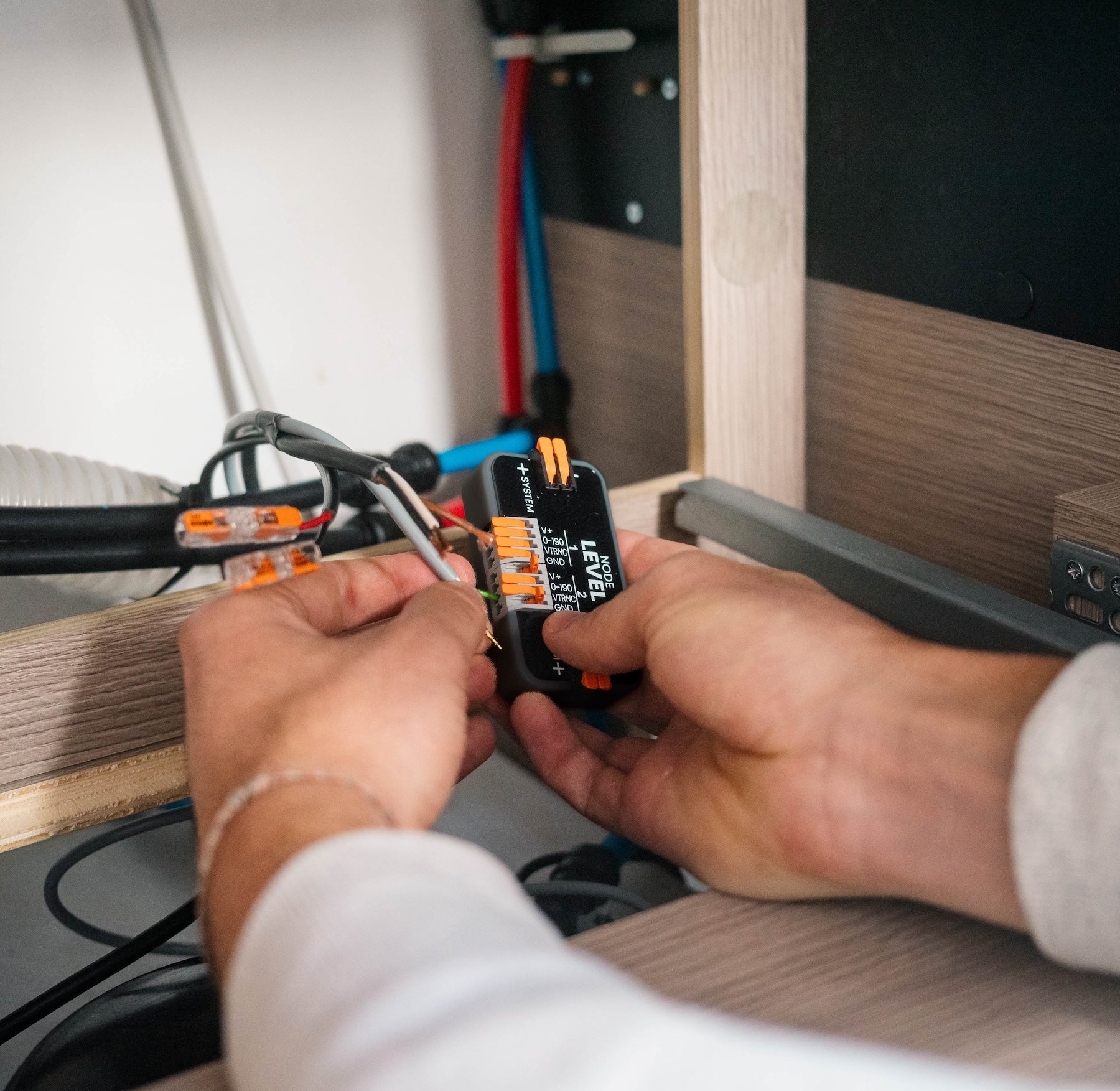

Der Anschluss ans Bordnetz und die Verkabelung der Tank-Sensoren erfordert

Fachwissen — speziell bei Bestandsfahrzeugen mit unbekannter Sensorik. Wir

empfehlen den Einbau über einen unserer Partner-Werkstätten oder einen

Fachausbauer.



WAS PASST ZU DER NODE LEVEL?



Die NODE Level braucht ein BRAIN® als Schaltzentrale:



* BRAIN® — Schaltzentrale mit LTE-M, GPS und WLAN, bis zu 30 NODEs pro System

* BRAIN® Lite — Einsteiger-Variante mit WLAN und Bluetooth, bis zu 10 NODEs



Passende Tank-Sensoren:



* Votronic-Tankelektrode — robust und einfach nachrüstbar für Frisch- und

Abwassertanks

* SuperSense Scale X Pro — Gas-Tank-Überwachung

* Livello Tankuhr

* Resistive Marine-Tankgeber — für Boot-Anwendungen



Sinnvolle Ergänzungen im Smart-Home-Setup:



* NODE® Switch — schaltet die Wasserpumpe automatisch ab, sobald der

Frischwasser-Stand zu niedrig wird (Trockenlauf-Schutz)

* NODE® Battery — überwacht das Bordnetz, das die Tank-Sensoren mit Strom

versorgt

* NODE® Temp — bei Standheizungen mit Diesel: zusätzliche Innenraum-Temperatur



Oder hol dir ein Komplett-Bundle mit BRAIN und vorkonfigurierten NODEs für ein

typisches Camper-Setup.
