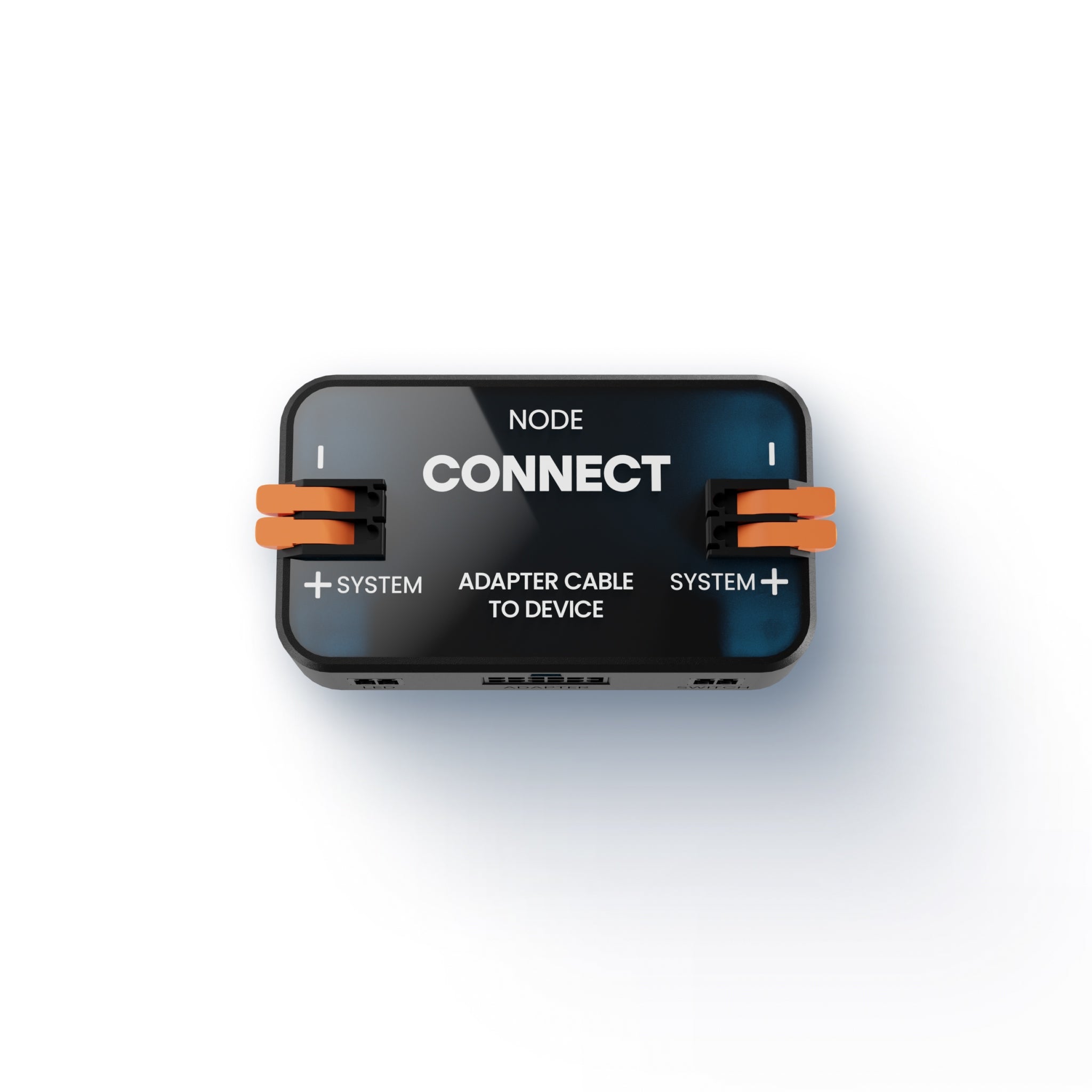

NODE Connect

WOFÜR BRAUCHST DU DIE NODE CONNECT?

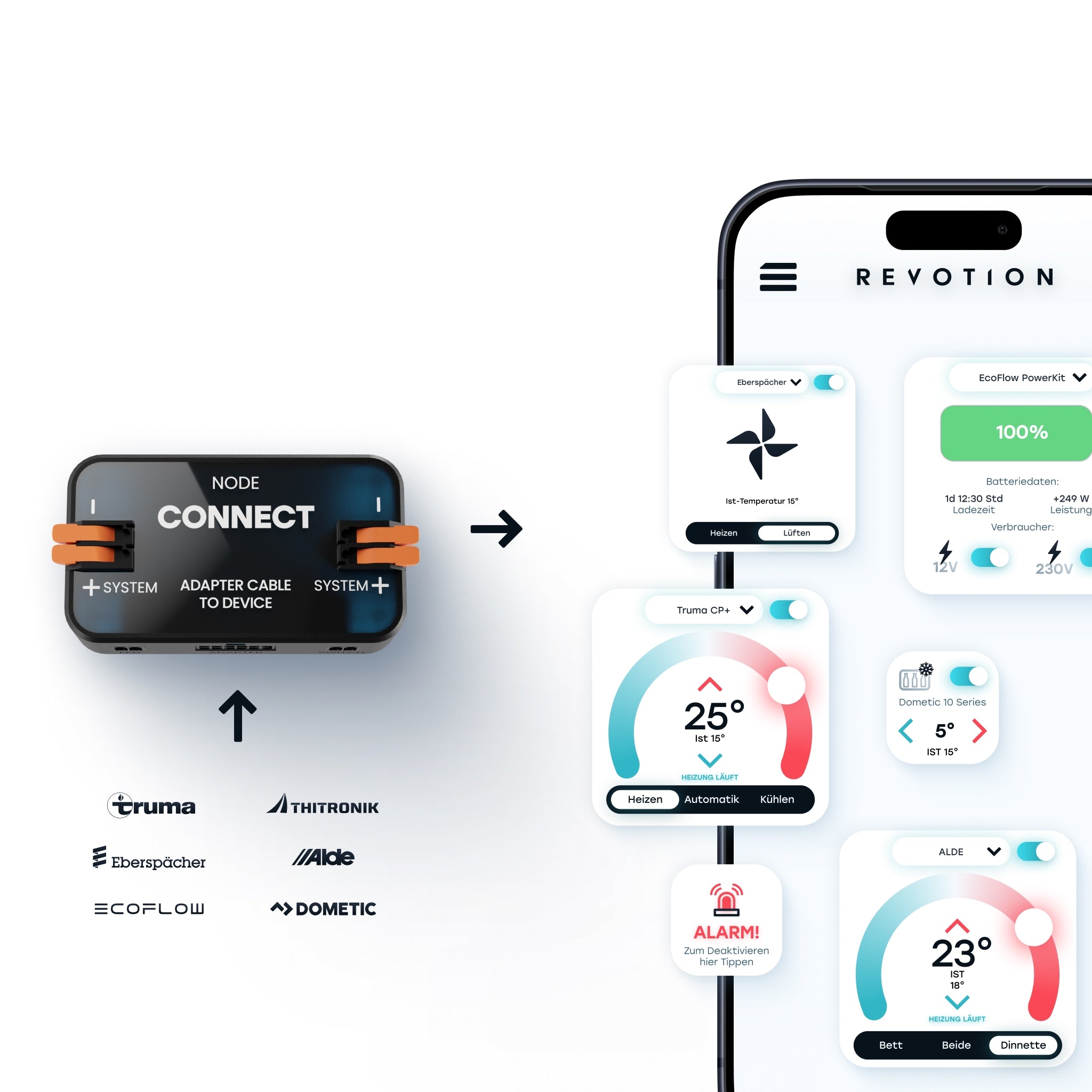

Die NODE® Connect ist die universelle Bus-Schnittstelle im REVOTION-System und

damit die Brücke der Smart-Home-Integration für Camper, Wohnmobil und Boot. Sie

übersetzt die proprietären Schnittstellen von Premium-Hardware-Herstellern wie

Truma, Dometic, Alde, EcoFlow, Thitronik und Eberspächer in Befehle, die das

BRAIN versteht. So wird deine Truma-Heizung zur Smart-Home-Entität in Apple

Home, deine Dometic-Klimaanlage steuerbar über Alexa, deine

EcoFlow-Powerstation Teil deiner Home-Assistant-Routinen.



Was die NODE® Connect besonders wertvoll macht: Sie ist das einzige Modul am

Markt, mit dem du diese Hersteller-Hardware in einem offenen

Smart-Home-Standard wiederfindest. Truma, Dometic, Alde und Co. liefern eigene

Apps oder Bedienteile, aber keine native Anbindung an Apple Home, Google Home

oder Home Assistant. Die NODE® Connect schließt diese Lücke.



Die vollständige und aktuelle Liste aller kompatiblen Marken, Modelle und

Adapterkabel findest du auf unserer Integrationen-Seite, die wir regelmäßig um

neue Hersteller erweitern.



EINE NODE FÜR VIELE HERSTELLER



Klassische Smart-Home-Lösungen für Camper haben ein grundsätzliches Problem:

Jeder Hersteller hat seine eigene Schnittstelle, sein eigenes Bus-Protokoll,

sein eigenes Bedienteil.



Eine NODE pro angeschlossenem Gerät und nur das Adapterkabel ändert sich. Die

Kern-Hardware (NODE® Connect) bleibt immer gleich. Das vereinfacht den

Setup-Prozess für Ausbauer enorm und macht die Erweiterung um neue Geräte

trivial. Pro Gerät eine NODE® Connect, fertig.



Welches Kabel du für deinen Hersteller brauchst, siehst du auf der

Integrationen-Seite, dort sind alle aktuell unterstützten Kombinationen mit

Bezug zum jeweiligen Adapterkabel aufgeführt.



UART, LIN UND CAN-BUS IN EINEM MODUL



Die Camper-Branche nutzt drei dominante Bus-Protokolle: UART für klassische

serielle Kommunikation, LIN (CI-Bus) für einfachere Steuerungen, CAN-Bus für

komplexere Multi-Geräte-Architekturen.

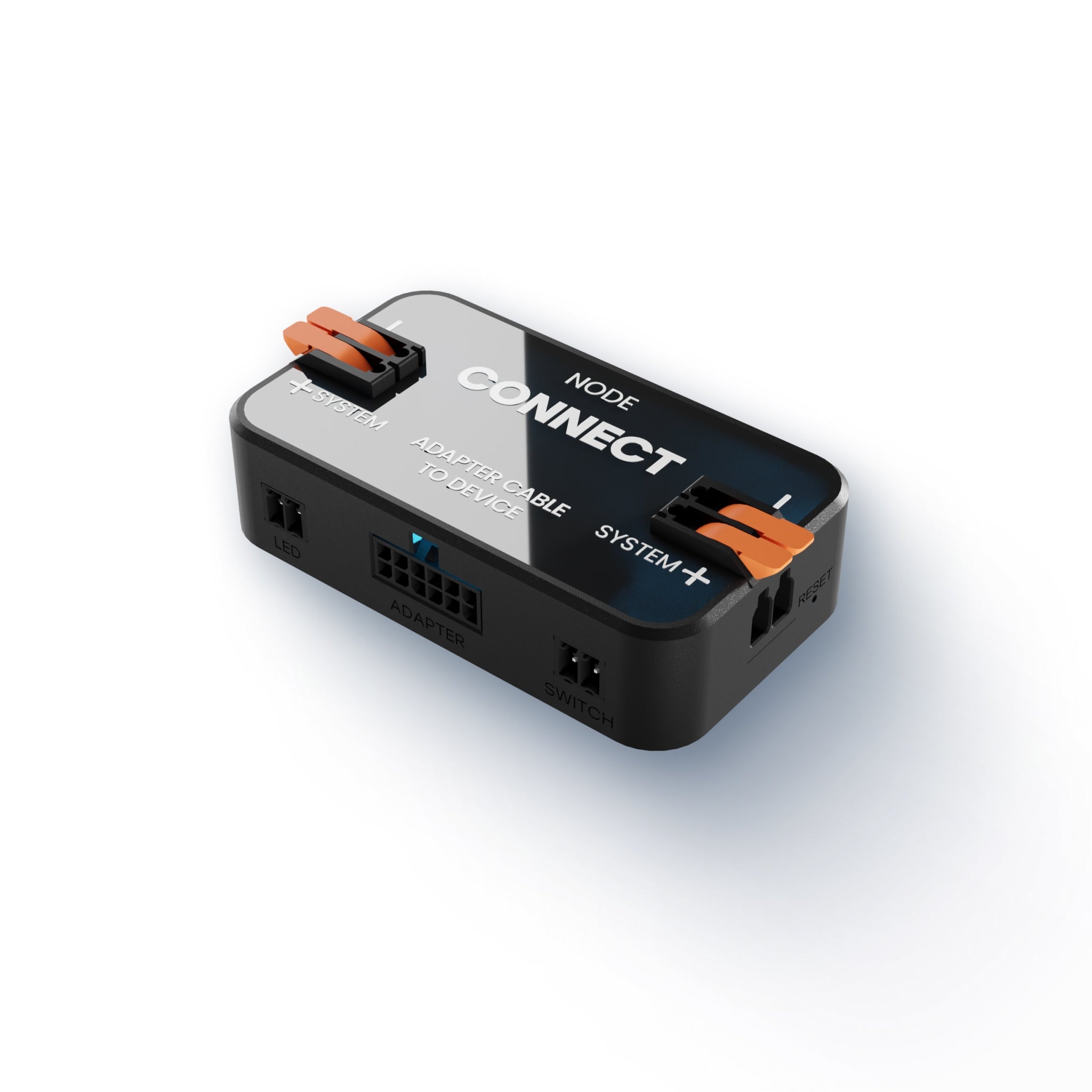

Die NODE® Connect spricht alle drei Protokolle. Ein 12-Pin-Molex-Anschluss am

unteren Modul-Ende bringt sämtliche Signal-Pins auf einen einzigen Stecker.

Über das jeweilige Adapterkabel werden nur die Pins aktiviert, die das

angeschlossene Gerät tatsächlich braucht.



Das ist nicht nur technisch elegant, sondern zukunftssicher: Auch wenn ein

Hersteller in fünf Jahren auf ein anderes Bus-Protokoll umstellt, ist die NODE®

Connect dafür schon vorbereitet. Du brauchst dann nur ein neues Adapterkabel,

keine neue NODE.



STATUS-AUSGANG: RECHTSSICHERE LED-ANZEIGE FÜR HEIZUNGEN UND CO



Hier kommt eine Funktion, die kaum ein anderes Smart-Home-Modul am Markt hat:

ein dedizierter Status-Ausgang für die rechtssichere Anzeige des

Betriebszustands.



Hintergrund: Manche Sicherheits-Vorschriften, etwa für Heizungen in

Fahrzeugen, verlangen eine permanent sichtbare Anzeige, ob das Gerät gerade

aktiv ist. Üblicherweise erfüllt das Original-Bedienteil diese Funktion mit

einer Status-LED. Wenn du mit der NODE® Connect das Original-Bedienteil ersetzt

oder ergänzt, brauchst du eine alternative dauerhafte Anzeige, die unabhängig

von Smartphone und Display funktioniert.



Genau dafür hat die NODE® Connect einen dedizierte Status-Ausgang. Sobald das

angeschlossene Gerät (etwa eine Truma-Heizung) aktiv ist, gibt die NODE®

Connect Systemspannung auf diese Pins aus. Du schließt eine einfache LED an,

die dann während des Betriebs leuchtet, unabhängig davon ob ein Display oder

ein Smartphone gerade aktiv ist.



Für Werkstätten, KMA-Ausbauer und OEMs ist das Gold wert: Bedienteile lassen

sich rechtssicher ersetzen, ohne separate Anzeige-Lösungen zu basteln.



PHYSISCHER 2-PIN-TASTER FÜR KLASSISCHE BEDIENUNG



Wie bei der NODE® Switch und NODE® Ambient hat auch die NODE® Connect einen

2-Pin-Anschluss für einen klassischen Schalter oder Taster. Damit lässt sich

das angeschlossene Gerät (etwa die Truma-Heizung) auch klassisch ein- und

ausschalten, parallel zur App-Steuerung.



ZUKUNFTSSICHER: NEUE HERSTELLER-INTEGRATIONEN OHNE HARDWARE-WECHSEL



Die NODE® Connect ist als zukunftssicheres Modul ausgelegt. Drei Mechanismen

sorgen dafür, dass dein einmal gekauftes Modul auch in Jahren noch alle

relevanten Drittanbieter unterstützt:



* Software-Updates über das BRAIN: Neue Geräte-Profile kommen Over-the-Air,

ohne dass du etwas tun musst.

* Neue Adapterkabel: Wenn ein Hersteller ein neues Bus-Protokoll oder einen

neuen Steckertyp einführt, kommt ein passendes Adapterkabel in den Shop.

* Multi-Protokoll-Hardware: UART, LIN und CAN sind die dominierenden

Bus-Standards. Solange ein Hersteller bei einem dieser Standards bleibt, ist

die NODE® Connect dafür gerüstet.



SMART HOME ÜBER BRAIN



Die NODE® Connect funktioniert nur in Verbindung mit einem BRAIN® oder BRAIN®

Lite. Über das BRAIN werden die angeschlossenen Drittanbieter-Geräte zu

Smart-Home-Entitäten in Apple Home, Google Home, Alexa und Home Assistant.



Konkrete Beispiele:



* „Hey Siri, schalte die Truma-Heizung ein" und die Heizung startet

* Home-Assistant-Routine: bei Innentemperatur unter 16 °C automatisch

Truma-Heizung auf 20 °C stellen

* EcoFlow-Powerstation als Energiequelle in deinem Heim-Smart-Home, mit

Ladezustand und Leistungswerten in Apple Home

* Geofencing-Routine: 30 Minuten vor Ankunft Heizung über Home Assistant

starten, sodass der Camper warm ist, wenn du eintriffst

* „Alle aus"-Szene beim Verlassen: Heizung aus, Klimaanlage aus, Alarmanlage

scharf, Außenlicht aus

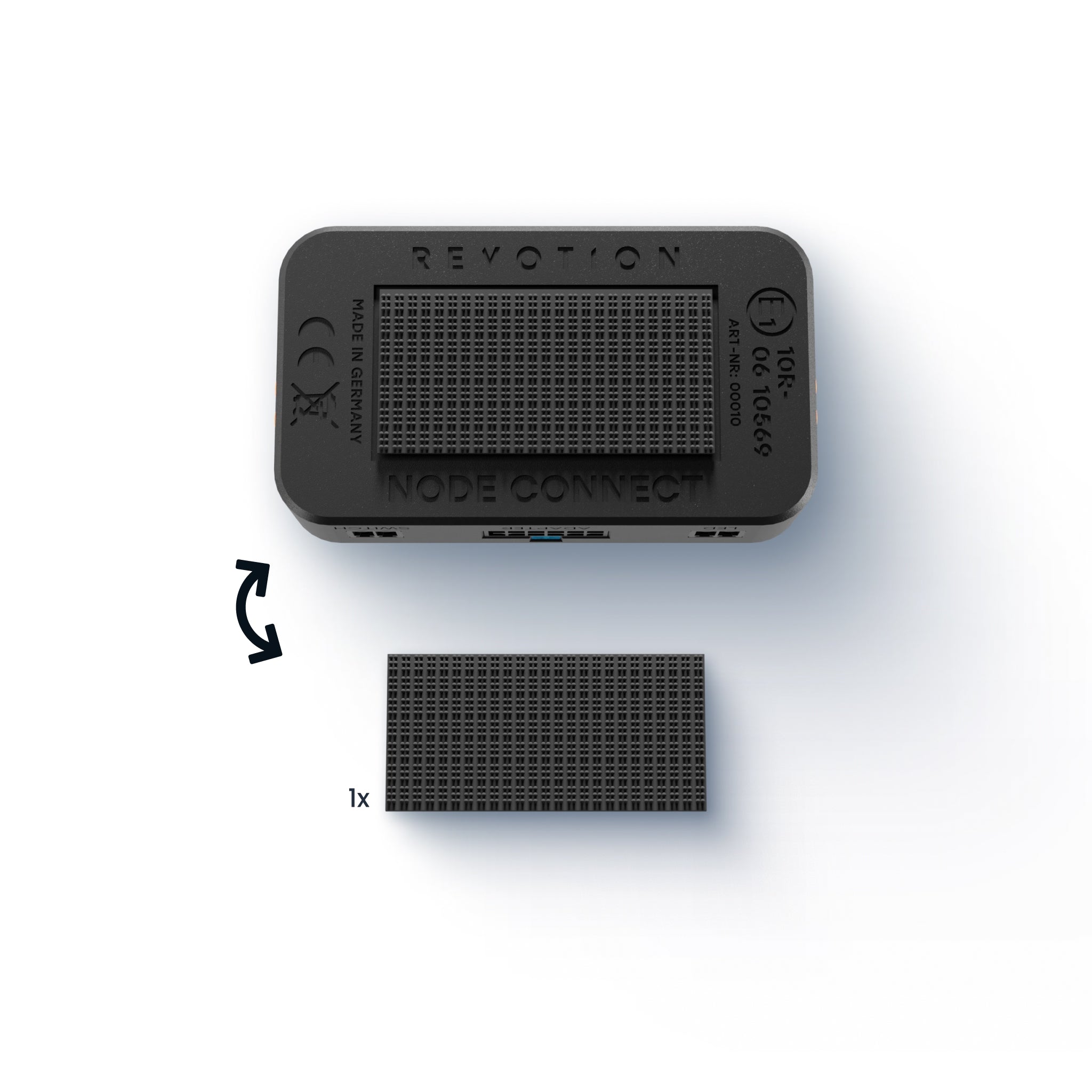

ECE R10 ZERTIFIZIERT, LEGAL VERBAUT AUCH WÄHREND DER FAHRT



Das Revotion System ist nach ECE R10 (Änderungsserie 06, Ergänzung 03)

zertifiziert. Das Kraftfahrt-Bundesamt hat die Genehmigung am 23.05.2025 unter

der Nummer E1*10R06/03*10569*00 erteilt.



Was das praktisch bedeutet: Du darfst die NODE® Connect fest in dein Fahrzeug

einbauen und auch während der Fahrt nutzen, sowohl in 12-V- als auch in

24-V-Bordnetzen, in jedem Fahrzeugtyp ohne Einschränkung.



Für Werkstätten und Ausbauer ist ECE R10 Pflicht. Bei der TÜV-Abnahme nach

Nachrüstung müssen alle fest eingebauten elektronischen Komponenten

zertifiziert sein. Mit dem Revotion System bleibt der TÜV-Stempel sauber, die

Versicherung im Schadensfall greift, und der Einbau ist konform mit den

UN-ECE-Vorschriften, anerkannt in allen 52 ECE-Vertragsstaaten weltweit. Die

Genehmigung deckt das gesamte Revotion System ab, also BRAIN®, BRAIN® Lite und

alle NODE®-Module.



TECHNISCHE DATEN



Spannungsversorgung: 12 V / 24 V Bordnetz (Abhängig von Integrationen)



Bus-Protokolle: UART, LIN, CAN-Bus (alle drei in einem Modul)



Geräte-Anschluss: 12-Pin-Molex am Modul-Ende, alle Signal-Pins auf einem

Stecker



Adapterkabel: hersteller-spezifisch, separat im REVOTION-Shop erhältlich



Status-Ausgang: Gibt Systemspannung bei Aktivität des angeschlossenen Geräts

aus (für Status-LED)



Physischer Eingang: 2-Pin-Anschluss für klassischen Schalter oder Taster



Funkprotokoll zu BRAIN®: Proprietär, kabellos, 868 MHz



Voraussetzung: BRAIN® oder BRAIN® Lite



Smart-Home-Integration: Home Assistant, Apple Home, Google Home, Alexa (über

BRAIN, WLAN erforderlich)



Zertifizierungen: CE, RoHS, ECE R10 (E1*10R06/03*10569*00, KBA, Mai 2025)



Herkunftsland: Deutschland (Düsseldorf)



EAN: 4262464130136



HÄUFIGE FRAGEN



Mit welchen Herstellern funktioniert die NODE® Connect?



Aktuell mit Adapterkabeln im REVOTION-Shop: Truma, Alde, EcoFlow, Eberspächer,

Thitronik. Weitere Adapterkabel sind in Vorbereitung oder auf Anfrage

erhältlich, unter anderem für Dometic, Thitronik und Eberspächer/Webasto. Die

NODE® Connect selbst spricht UART, LIN und CAN-Bus, also alle gängigen

Camper-Bus-Protokolle.



Brauche ich pro angeschlossenem Gerät eine eigene NODE® Connect?



Ja. Eine NODE® Connect bedient ein Gerät. Wenn du Truma-Heizung,

Dometic-Klimaanlage und EcoFlow-PowerKit parallel im System haben willst,

brauchst du drei NODE® Connects, jede mit dem passenden Adapterkabel. Alle

laufen parallel über dasselbe BRAIN.



Da jeder Hersteller andere Protokolle verwendet und selbst Branchen-Standards

wie der CI-Bus keine genormten Stecker oder Protokolle hat, ist jede

Integration individuelle Entwicklung und hat technische Eigenheiten. So braucht

jede Integration ihre eigene NODE® Connect.



Was ist der Unterschied zwischen Adapterkabel Alde/Truma und Adapterkabel

CI-Bus?



Manche Geräte nutzen keine einheitlichen Stecker, sodass wir ein allgemeines

CI-Bus Adapterkabel kreiert haben, das universell für solche Geräte passt.

Beispielsweise hat die Ebersprächer Airtronic 3 im Kabelbaum nur eine offene

Litze als Anschluss und keinen eigenen Stecker.



Wenn es zu bestimmten Integrationen ein eigenes Adapterkabel gibt, z.B. bei

der Alde und Truma Heizung oder der Dometic Klimaanlage, dann gibt es einen

einheitlichen Stecker, den man benutzen sollte. Für noch mehr Plug&Play und

eine einfachere Installation.



Was passiert wenn ein neuer Hersteller dazu kommt?



Im Idealfall reicht ein neues Adapterkabel. Die NODE® Connect bleibt

unverändert. Über Software-Updates kommen die neuen Geräte-Profile direkt aufs

BRAIN®, ohne dass du Hardware tauschen musst. Bei wirklich neuen

Bus-Protokollen, die UART, LIN und CAN nicht abdecken, wäre eine neue

Hardware-Generation nötig - das ist aber im Camper-Bereich extrem selten.



Wofür ist der Status-Ausgang gedacht?



Manche Sicherheits-Vorschriften für fahrzeugverbaute Heizungen verlangen eine

permanent sichtbare LED-Anzeige des Betriebszustands, unabhängig vom Display

oder Smartphone. Die NODE® Connect gibt dafür Systemspannung auf zwei

Status-Pins aus, sobald das angeschlossene Gerät aktiv ist. Du schließt eine

LED an, die dann während des Betriebs leuchtet. So bleibt der Einbau auch dann

rechtskonform, wenn das Original-Bedienteil ersetzt wurde.



Hat die NODE® Connect eine Doppelklick-Funktion?



Nein. Anders als bei NODE® Switch, NODE® Ambient, NODE® TwoWay und ähnlichen

Schalt-NODEs gibt es bei der NODE® Connect keine Doppelklick-Funktion zur

Sammel-Steuerung. Der Grund: Heizungen, Klimaanlagen und Powerstations werden

in der Regel nicht als Gruppe geschaltet, weil jedes Gerät eigene Vorlauf- und

Sicherheits-Logiken hat. Sammel-Routinen baust du bei der NODE® Connect über

Home Assistant.



Funktioniert die NODE® Connect mit Truma Combi und CP-Plus?



Ja, mit dem Adapterkabel CI-Bus und dem Bedienteil CP+ CI-Version. Die NODE®

Connect ersetzt das CP-Plus-Bedienteil nicht, sondern arbeitet parallel dazu.

Du kannst also weiterhin am CP-Plus bedienen und zusätzlich per App, Sprache

oder Home Assistant.



Funktioniert die NODE® Connect mit EcoFlow PowerKit?



Ja, mit dem Adapterkabel EcoFlow und dem PowerLink von EcoFlow. Damit liest du

den Ladezustand, die aktuelle Leistungsaufnahme und Lade-/Entlade-Werte aus,

und kannst die AC- und DC-Ausgänge auch ein- oder ausschalten, je nach Modell.



Kann ich die Original-Bedienteile von Truma, Alde und Co. parallel

weiternutzen?



Ja. Die NODE® Connect arbeitet im Fall von Truma und Alde zwingend parallel

zum Original-Bedienteil. Du kannst weiterhin am Bedienteil bedienen und

zusätzlich per App, Sprache oder Smart-Home-Routinen. Wenn du das Bedienteil

bei anderen Heizungen ersetzt, denke an den Status-Ausgang für die

rechtssichere LED-Anzeige.



Funktioniert die NODE® Connect ohne BRAIN?



Nein. Die NODE® Connect kommuniziert per Funk mit einem BRAIN oder BRAIN Lite.

Ohne Hub gibt es keine Smart-Home-Integration und keine Steuerung per App.



Darf ich die NODE® Connect während der Fahrt nutzen?



Ja. Das Revotion System ist nach ECE R10 (Änderungsserie 06, Ergänzung 03)

zertifiziert, Genehmigungsnummer E1*10R06/03*10569*00, ausgestellt vom

Kraftfahrt-Bundesamt. Damit ist die NODE® Connect legal fest verbaut und auch

während der Fahrt nutzbar.



Ist die NODE® Connect TÜV-tauglich?



Ja. Bei der TÜV-Abnahme nach Nachrüstung müssen alle fest eingebauten

elektronischen Komponenten ECE R10-zertifiziert sein. Die NODE® Connect erfüllt

die aktuelle R10-Fassung, der Einbau bleibt konform.



Kann ich die NODE® Connect selbst einbauen?



Der Anschluss an das Drittanbieter-Gerät ist mit dem richtigen Adapterkabel in

der Regel Plug&Play und sehr einfach einzubauen. Wir empfehlen dennoch den

Einbau über einen unserer Partner-Werkstätten oder einen Fachausbauer.



WAS PASST ZU DER NODE® CONNECT?



Die NODE® Connect braucht ein BRAIN® als Schaltzentrale:



* BRAIN®: Schaltzentrale mit LTE-M, GPS und WLAN, bis zu 30 NODEs pro System

* BRAIN® Lite: Einsteiger-Variante mit WLAN und Bluetooth, bis zu 10 NODEs



Passende Adapterkabel (separat erhältlich):



* Adapterkabel Alde/Truma — für Alde-Heizsysteme und Truma-Heizungen/

Klimaanlagen mit klassischer UART-Schnittstelle

* Adapterkabel CI-Bus — Eberspächer und CI-Bus-basierte Geräte ohne eigenes

Adapterkabel

* Adapterkabel EcoFlow — für EcoFlow PowerKits (keine Powerstations)

* Adapterkabel Dometic Freshjet— für Dometic Klimaanlagen



Sinnvolle Ergänzungen im Smart-Home-Setup:



* NODE® Switch: schaltet klassische Verbraucher (Pumpen, Lüfter, Lichter),

die kein eigenes Bus-System haben

* NODE® TwoWay: bidirektionale Steuerung für Markisen, Hubbetten,

Aufstelldächer

* NODE® Temp: triggert Heizungs-Routinen über Innentemperatur-Schwellen

(Eberspächer)

* NODE® Battery: überwacht Bordbatterie und Energiequellen, die keine

digitale Schnittstelle haben



Oder hol dir ein Komplett-Bundle mit BRAIN und vorkonfigurierten NODEs für ein

typisches Camper-Setup mit Truma- oder Alde-Integration.
